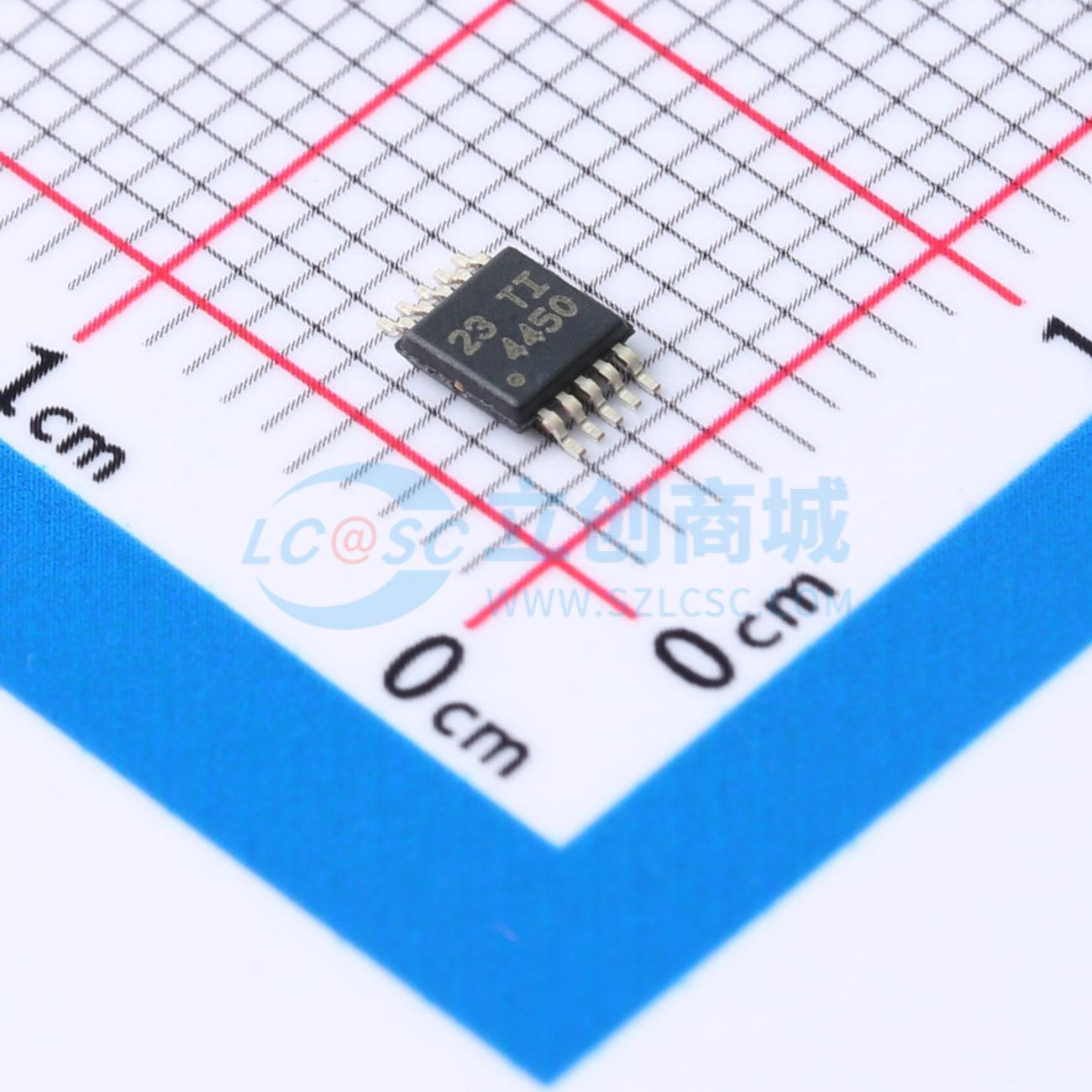

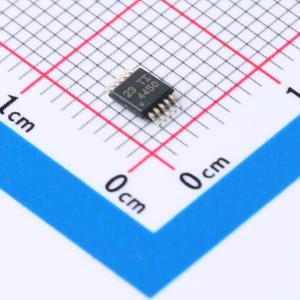

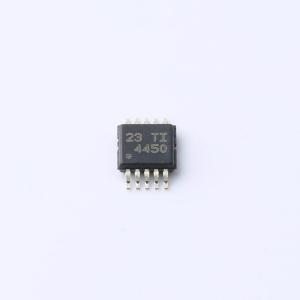

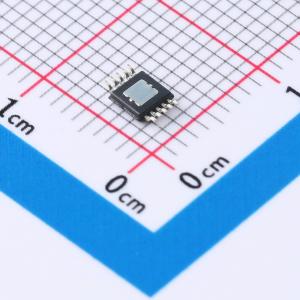

温馨提醒：图片仅供参考，商品以实物为准

TPS7A4450DGQR

具有电源正常和可选中间输出轨的 50mA 65V 低 IQ LDO 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低压降(LDO)线性稳压器集4V至65V输入电压范围和超低静态电流特性于一体。此器件可支持各种输入电压（例如，15芯电池和24V至48V线路电源），并可承受高达85V的线路瞬态电压。这些特性帮助现代应用满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。输出(OUT)可提供固定输出电压和可调输出电压版本，后者可在精度为1%时将电压从1.24V调节至14.5V
品牌名称: TI(德州仪器)
商品型号: TPS7A4450DGQR
商品编号: C3752659
商品封装: HVSSOP-10
包装方式: 编带
商品毛重: 0.058克(g)

商品参数

商品概述

TPS7A44 低压降 (LDO) 线性稳压器集 4V 至 65V 输入电压范围和超低静态电流特性于一体。此器件可支持各种输入电压（例如，15 芯电池和 24V 至 48V 线路电源），并可承受高达 85V 的线路瞬态电压。这些特性帮助现代应用满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。 TPS7A44 输出 (OUT) 可提供固定输出电压和可调输出电压版本，后者可在精度为 1% 时将电压从 1.24V 调节至 14.5V。该器件还提供第二中间输出 (MID_OUT)，可使用 MVSEL 引脚设置为 10V、12V 和 15V，可用于偏置栅极驱动器以代替分立式调节器。 TPS7A44 具有精密使能输入，可帮助使用来自输入端的电阻分压器在固定和准确的阈值电压下启用或禁用 LDO。电源正常状态 (PG) 输出用于监测反馈引脚电压，从而指示输出电压的状态。EN 输入和 PG 输出可用于对系统中多个电源进行排序。

商品特性

输入电压：4 V 至 65 V
宽输出 (OUT) 电压范围：
- 可调节：1.24V 至 14.5V
- 固定：1.25V 至 5.0V
可选中间输出 (MID_OUT)：
- 10V、12V、15V
最大输出电流：
- 50mA（在 OUT 和 MID_OUT 之间共享）
在温度范围内的精度为 1%
超低 IQ：5.5 μA
精密使能端
电源正常状态 (PG) 输出（漏极开路）
热关断保护和过流保护
工作结温：-40℃ 至 +125℃
封装：HVSSOP - 10 (R₀JA = 53.7℃/W)

应用领域

无线电动工具
直流电机和风扇
可编程逻辑控制器 (PLC)
现场发送器和过程传感器
烟雾和热量探测器
电动汽车充电基础设施
电池组

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	65V
	输出电压	1.24V~14.5V
	输出电流	50mA
	电源纹波抑制比(PSRR)	82dB@(1kHz)
	压差	800mV@(50mA)

	属性	参数值
	静态电流(Iq)	5.5uA
	噪声	47uVrms
	特性	PG脚；热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	2
