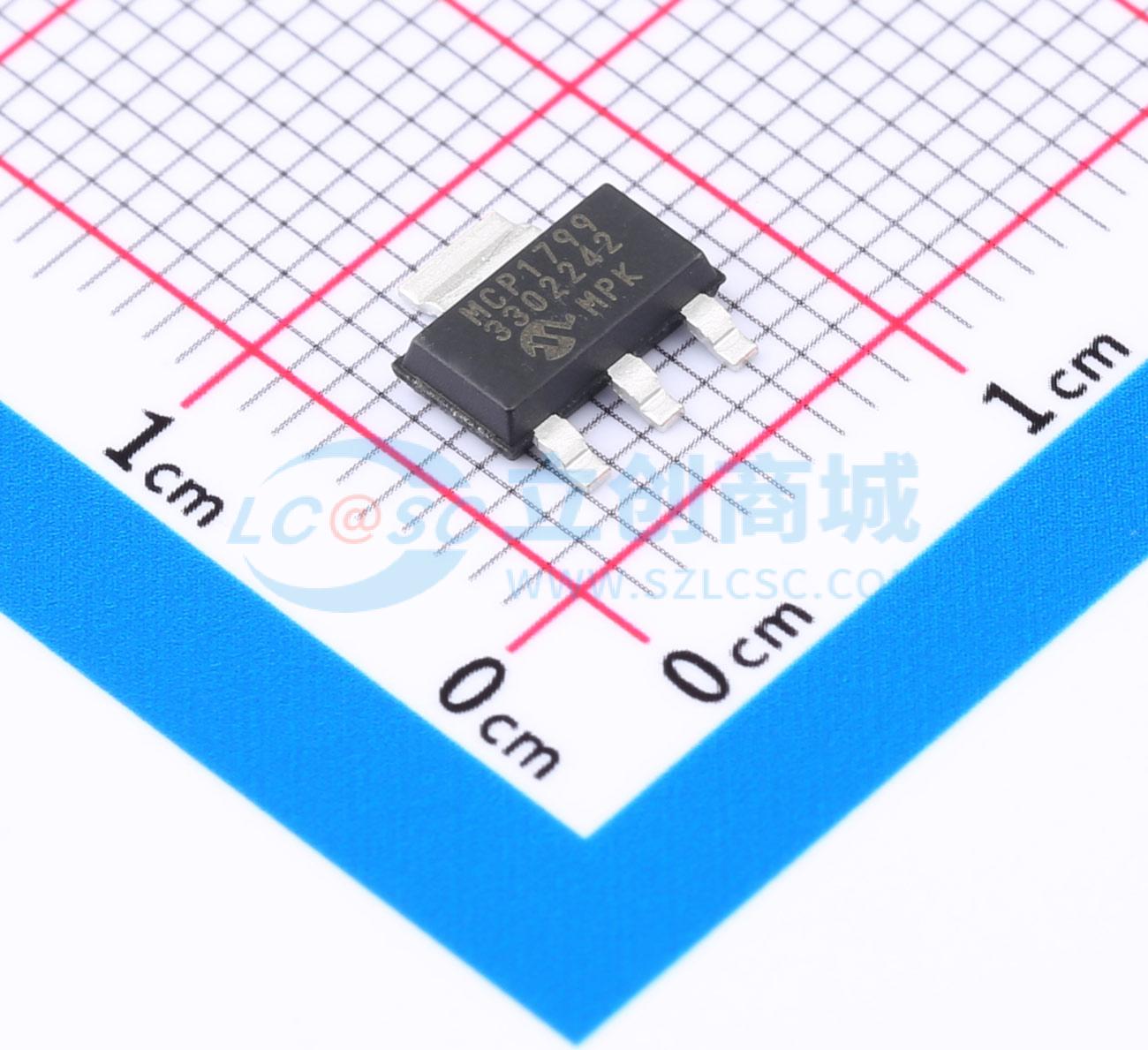

温馨提醒：图片仅供参考，商品以实物为准

MCP1799T-3302H/DB

输入45V 输出3.3V 80mA

描述: 是一款高压低压差 (LDO) 稳压器，能够产生 80 mA 的输出电流。4.5V 至 45V 的输入电压范围使其适用于 12V 至 36V 电源轨和高压电池组。有两种标准固定输出电压版本：3.3V 和 5.0V。稳压器输出使用 1μF 陶瓷电容时稳定。该器件通过电流限制功能防止短路事件，并通过热关断保护防止过热。该器件自身典型接地电流为 45 μA ，同时提供 80 mA 的最大输出电流。无负载时，该器件典型功耗为 25 μA。
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1799T-3302H/DB
商品编号: C3752493
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

MCP1799是一款高压低压差（LDO）稳压器，能够提供80 mA的输出电流。4.5V至45V的输入电压范围使其非常适合用于12V至36V的电源轨和高压电池组。 MCP1799有两种标准固定输出电压版本：3.3V和5.0V。使用1 µF陶瓷电容时，稳压器输出稳定。该器件具备限流功能，可防止短路，还设有热关断保护，可防止过热。该器件本身典型接地电流低至45 µA，同时可提供80 mA的最大输出电流。无负载时，器件典型功耗为25 µA。

商品特性

符合AEC-Q100 0级标准，具备生产件批准程序（PPAP）能力
宽输入电压范围：4.5V至45V - 欠压锁定（UVLO）：典型值2.8V
扩展工作温度范围：-40℃至+150℃
标准输出稳压电压（VR）：3.3V和5.0V - 容差±2%
低静态电源电流：典型值25 µA
输出电流能力：典型值80 mA
使用1 µF陶瓷输出电容时稳定
短路保护
热关断保护：典型值+180℃ - 迟滞：典型值22℃
高电源抑制比（PSRR）：典型值70 dB @ 1 kHz
提供以下封装形式：3引脚SOT-23、3引脚SOT-223

应用领域

汽车电子
微控制器偏置
无线电动工具、家用电器、电动自行车、无人机等
烟雾探测器和其他报警传感器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	45V
	输出电压	3.3V
	输出电流	80mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	300mV@(80mA)

	属性	参数值
	静态电流(Iq)	25uA
	噪声	500uVrms
	特性	短路保护
	工作温度	-40℃~+150℃@(Ta)
	输出极性	正极
	输出通道数	1
