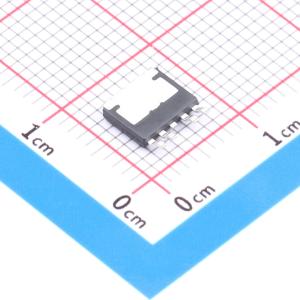

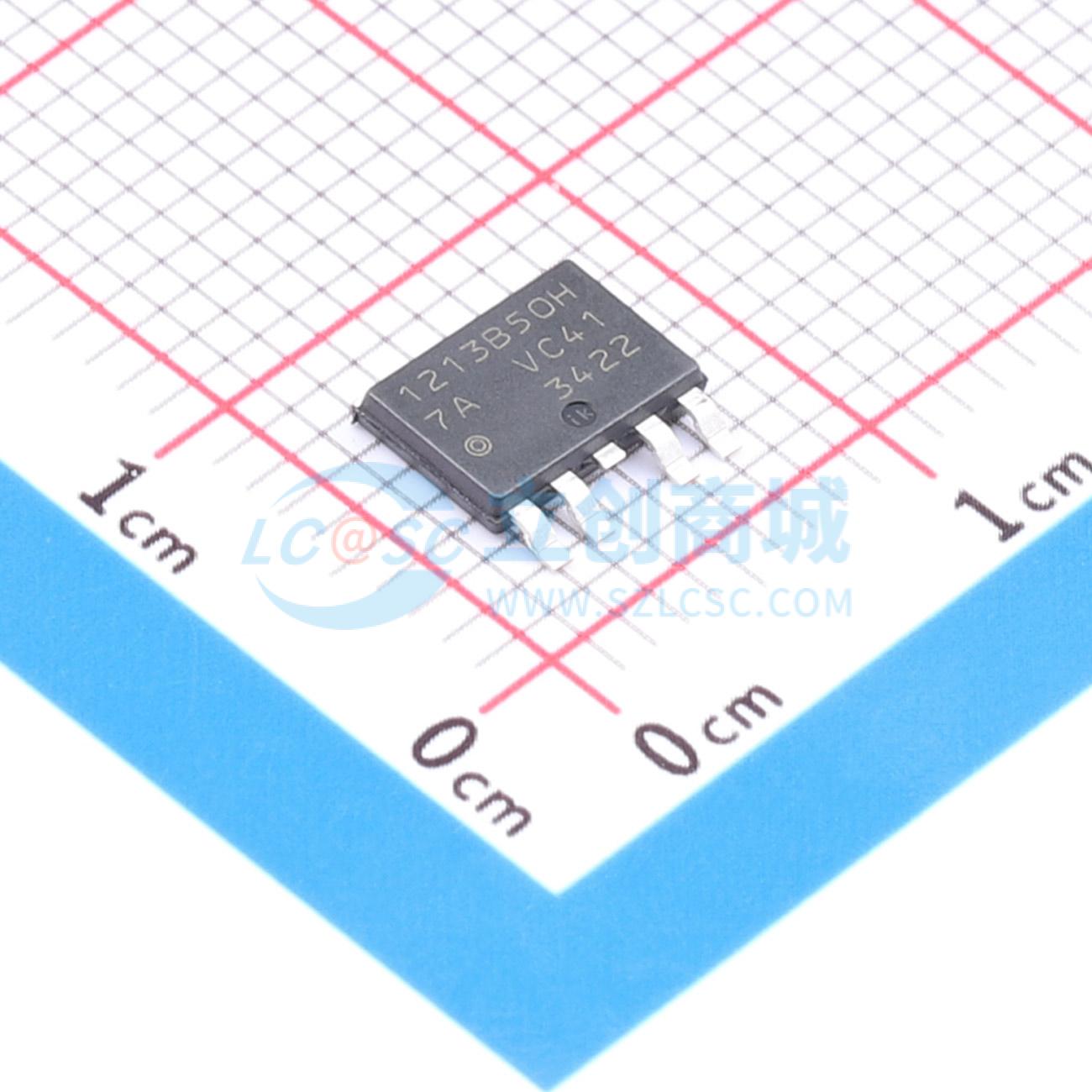

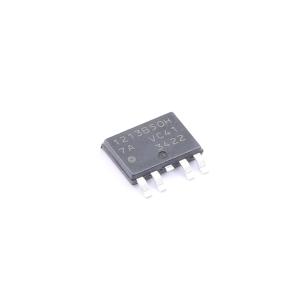

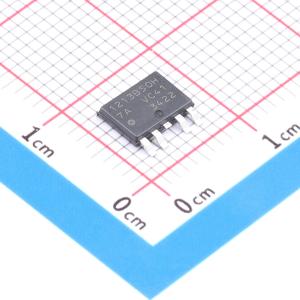

温馨提醒：图片仅供参考，商品以实物为准

S-1213B50H-V5T2U7

输入36V 输出5V 500mA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用高耐压CMOS工艺技术开发，是一款具有高耐压、低电流消耗和高精度输出电压的正电压调节器。在最大工作电压36V下工作，电流消耗低至5.0μA（典型值），内置低导通电阻输出晶体管，可提供非常小的压差和大输出电流。除了在IC内部设置输出电压的类型外，还增加了可通过外部电阻设置输出电压的类型。此外，还包括内置过流保护电路以限制输出晶体管的过流，以及内置热关断电路以限制热量。
品牌名称: ABLIC(艾普凌科)
商品型号: S-1213B50H-V5T2U7
商品编号: C3752383
商品封装: TO-252-5S(A)
包装方式: 编带
商品毛重: 0.487克(g)

商品参数

商品概述

S-1213系列采用高耐压CMOS工艺技术开发，是一款具有高耐压、低电流消耗和高精度输出电压的正电压稳压器。 S-1213系列的最大工作电压为36 V，典型电流消耗低至5.0 μA，内置低导通电阻输出晶体管，可提供极低的压降和大输出电流。除了在IC内部设置输出电压的类型外，产品线中还增加了可通过外部电阻设置输出电压的类型。此外，还内置了用于限制输出晶体管过流的过流保护电路和用于限制发热的热关断电路。

商品特性

输出电压（内部设置）：1.8V、3.0V、3.3V、5.0V、8.0V、12.0V、15.0 V
输出电压（外部设置）：1.8 V至30.0 V，可通过外部电阻设置
输入电压：2.8 V至36.0 V
输出电压精度：±1.0%（Ta = +25°C）
电流消耗：工作期间：典型值5.0 μA（Ta = +25°C）；断电期间：典型值0.1 μA（Ta = +25°C）
输出电流：可输出500 mA（在VIN ≥ Vout(S) + 1.0 V时）
输入和输出电容：可使用陶瓷电容（1.0 μF或更大）
内置过流保护电路：限制输出晶体管的过流（具备输入和输出电压差检测功能）
内置热关断电路：典型检测温度170°C
内置ON/OFF电路：确保电池长寿命。具备放电分流功能和下拉功能。
工作温度范围：Ta = -40°C至+105°C
无铅（Sn 100%）、无卤

应用领域

工业设备的恒压电源
家用电器的恒压电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	36V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)

	属性	参数值
	压差	220mV@(200mA)
	静态电流(Iq)	5uA
	特性	过流保护；过热保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1
