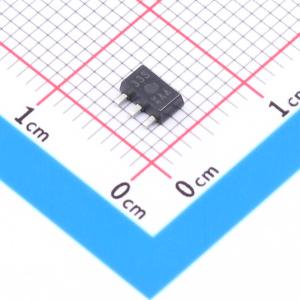

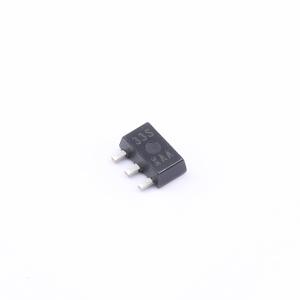

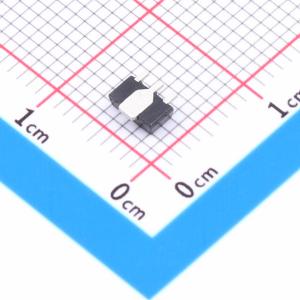

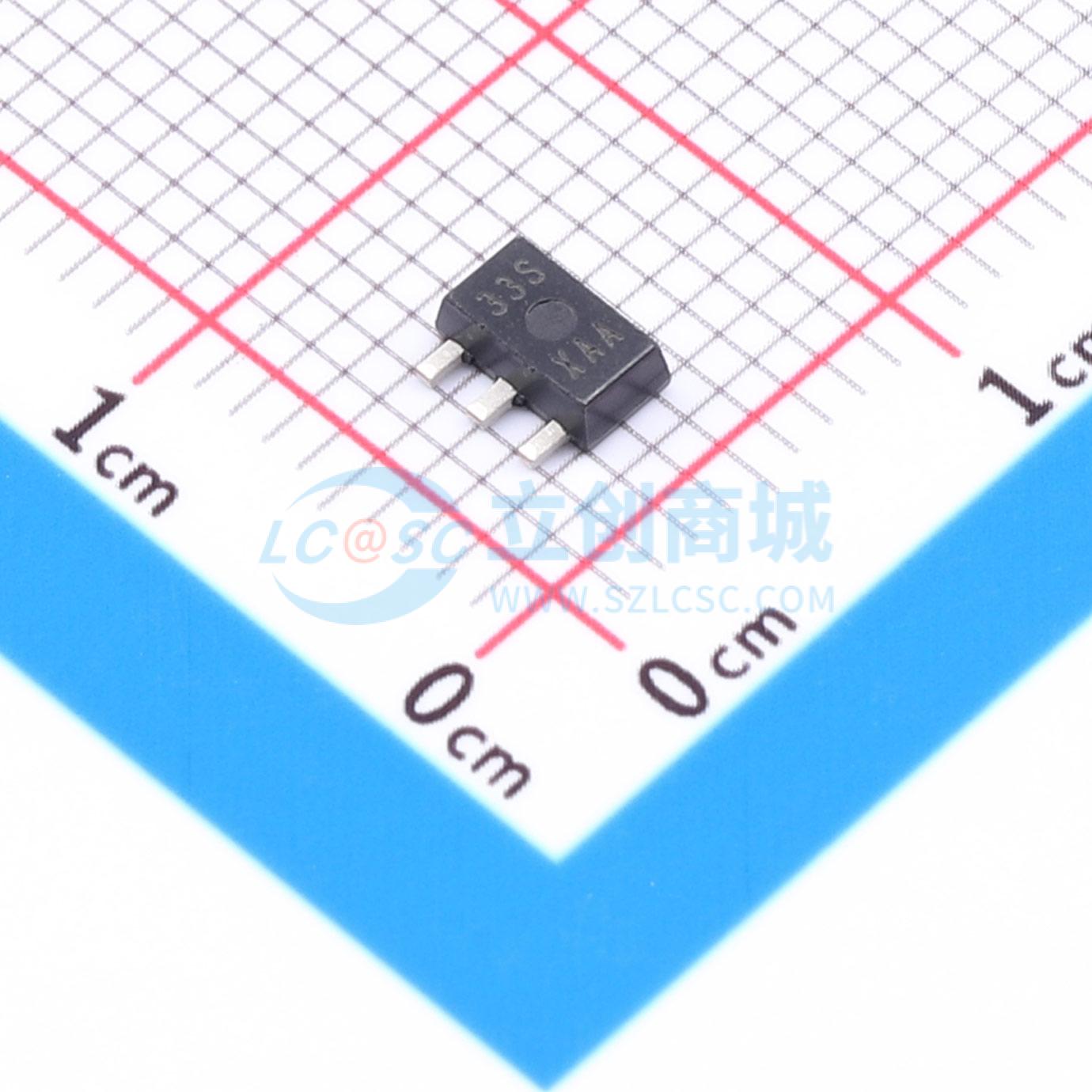

NJW4104U3-33B-TE1

3.3V 200mA 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Nisshinbo
商品型号: NJW4104U3-33B-TE1
商品编号: C3751850
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

NJW4104是一款45V、输出电流Io=200mA的超低静态电流低压差稳压器。它具备低静态电流特性，有助于降低应用的电流消耗。在宽范围条件下，输出电压精度保证在±2%：输入电压VIN = V0 + 1V至40V、输出电流Io = 0至200mA、环境温度Ta = -40°C至125°C。由于输入电压范围宽且工作温度范围广，NJW4104适用于包括汽车应用在内的各种应用场景。

商品特性

通过AEC-Q100 1级认证（仅T1规格）
低静态电流：典型值5.5μA（A版本），典型值5.0μA（B版本）
工作电压4.0V至40V
工作温度Ta = -40°C至125°C
输出电压精度：V0 ± 1.0%（Ta = 25°C），V0 ± 2.0%（Ta = -40°C至125°C）
输出电流Io(min) = 200mA
仅A版本具备开/关控制功能
适配多层陶瓷电容器（MLCC）
欠压锁定电路
热关断电路
过流保护电路
封装形式：A版本SOT-89-5-2，B版本SOT-89-3、TO-252-3-L1

应用领域

汽车信息娱乐系统
汽车电子控制单元（ECU）
工业设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	3.3V
	输出电流	200mA
	电源纹波抑制比(PSRR)	41dB@(1kHz)

	属性	参数值
	压差	460mV@(100mA)
	静态电流(Iq)	8.5uA
	特性	欠压锁定；热关断；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
