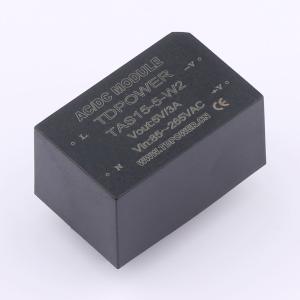

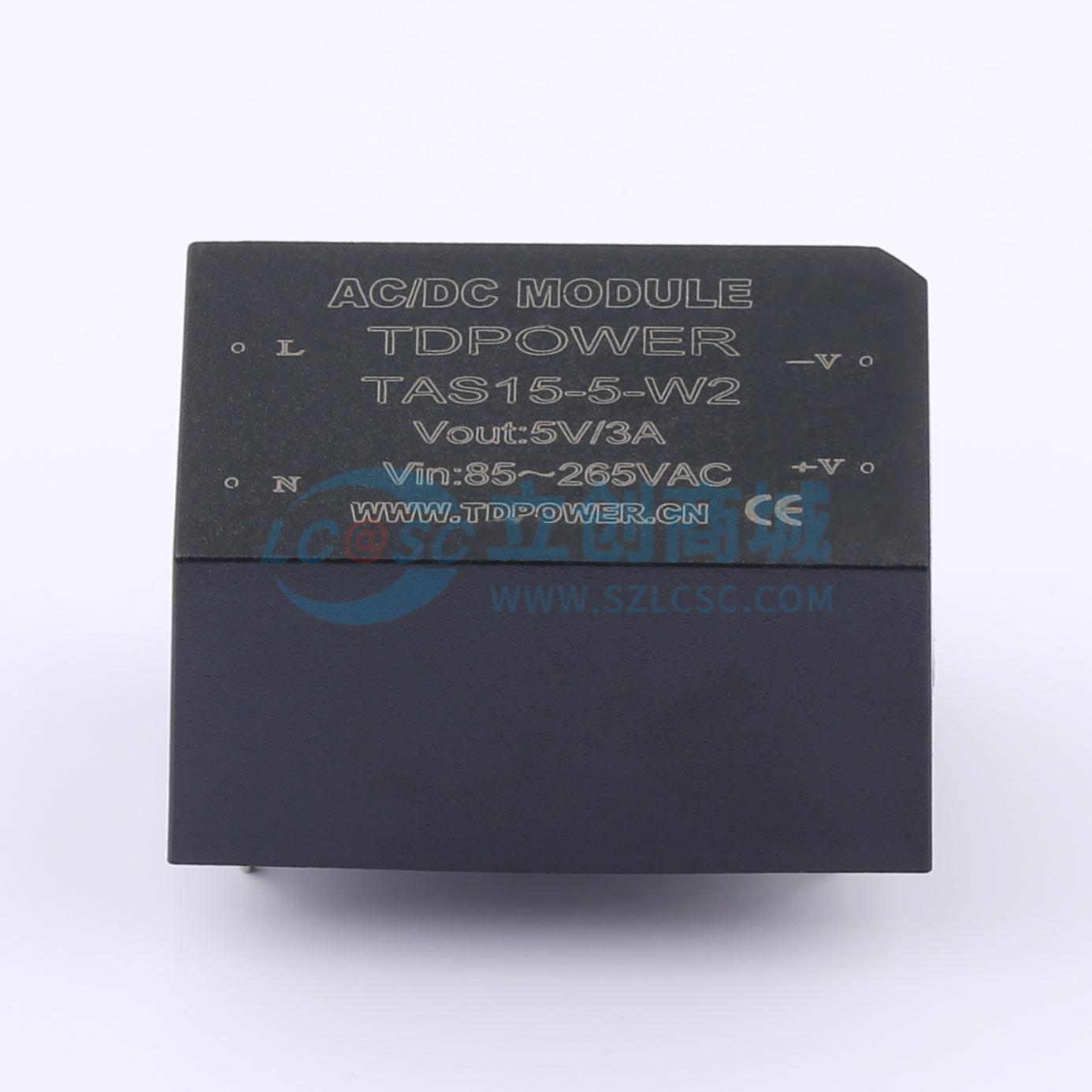

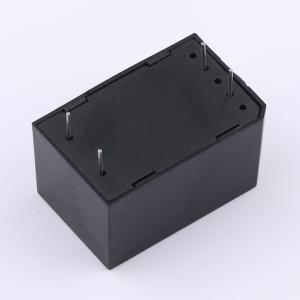

TAS15-5-W2
15W小体积AC-DC电源模块
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TA15W2系列是一款缩小体积的交直流两用电源模块，支持100%国产，质保三年，额定功率15W，短时间峰值使用功率20W。输入范围85～265VAC或者100～370VDC，满载效率高达88%，满足单路/双路隔离输出，隔离耐压>2500VAC。
- 品牌名称
- TDPOWER(腾达电源)
- 商品型号
- TAS15-5-W2
- 商品编号
- C41398714
- 商品封装
- 插件,39x25mm
- 包装方式
- 盒装
- 商品毛重
- 30.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC电源模块 | |
| 转换类型 | AC-DC | |
| 输出通道数 | 1 | |
| 工作电压(DC) | 100V~370V | |
| 工作电压(AC) | 85VAC~265VAC | |
| 输出电压(Vout) | 5V | |
| 输出电压精度 | ±2% | |
| 输出电流(最大值) | 3A | |
| 输出功率 | 15W | |
| 静态功耗 | 0.15W | |
| 转换效率 | 84% |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 80mVp-p | |
| 最大容性负载 | 4700uF | |
| 功能特性 | 短路保护；过流保护；故障自恢复；欠压保护 | |
| 隔离电压(Vrms) | 2.5kV | |
| 长度 | 39mm | |
| 宽度 | 25mm | |
| 高度 | 21mm | |
| 类型 | - | |
| 开关频率 | 100kHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
TA15W2系列是一款超小体积39×25×21mm的交直流两用电源模块，该系列与TA5WxDx/TA10WxDx/TA10W2/TA12W2/TA20W2/TA25W2系列管脚兼容，方便功率拓展，支持100%国产，质保三年，额定功率15W，短时峰值使用功率20W。主要应对体积小、峰值功率大的应用场景，输入范围85~265VAC或100~370VDC。空载功耗低至0.15W，满载效率高达88%。满足单路或双路隔离输出，隔离耐压>2500VAC。工作温度范围-40℃~+85℃，该系列体积较小，满载使用时要求有良好的散热条件或保证外壳温度低于85℃。具备输入欠压保护、过流保护及输出短路自恢复保护功能。
商品特性
- 宽电压输入范围：85~265VAC、100~370VDC、47~400Hz
- 高可靠性，稳压输出精度±1%
- 超小体积：39×25×21mm
- 额定功率15W，短时峰值使用功率20W
- 空载功耗低至0.15W，满载效率高达88%
- 支持单路或双路隔离输出，隔离耐压>2500VAC
- 具备输出过流保护及输出短路自恢复保护
- 工作温度范围：-40℃~+85℃
- 通过CE认证；需求无铅标准下单时需注明
- 与TA5WxDx/TA10WxDx/TA10W2/TA12W2/TA20W2/TA25W2管脚兼容
- 支持100%国产
- 质保三年
应用领域
- 4G/5G无线传输
- 物联网
- AI设备
- 智慧城市
- 新能源
