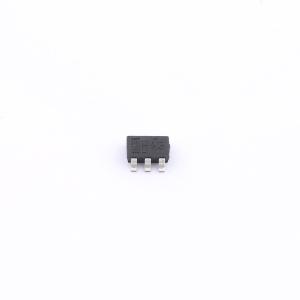

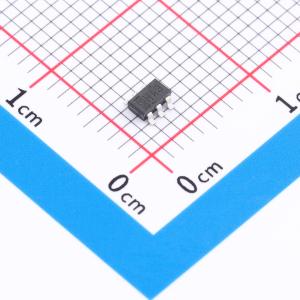

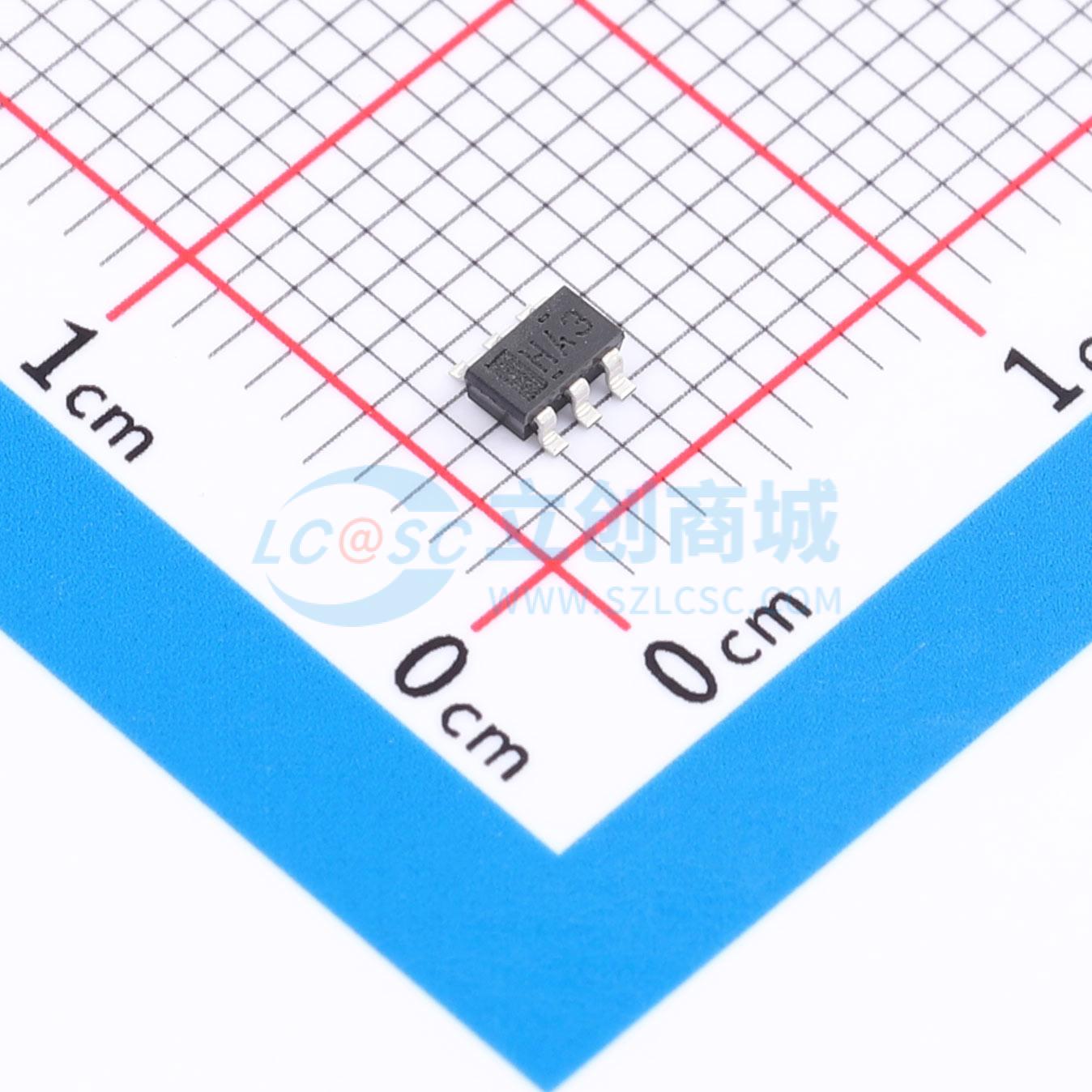

NJM11100F1-TE2
ADJ 输入18V 输出1.3V 240mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Nisshinbo
- 商品型号
- NJM11100F1-TE2
- 商品编号
- C3751331
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 18V | |
| 输出电压 | 1.3V~17V | |
| 输出电流 | 240mA | |
| 电源纹波抑制比(PSRR) | 75dB@(1kHz) | |
| 压差 | 200mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 260uA | |
| 噪声 | 30uVrms | |
| 特性 | 带使能；热关断；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
NJM11100是一款输出电流为240mA的低压差可调型电压调节器。其可用的设定电压范围非常宽，从1.3V到17V。该产品无需外部肖特基势垒二极管（SBD）即可实现反向电流保护。先进的双极技术实现了低噪声、高纹波抑制和高电源电压。它适用于各种应用，如汽车音频视频导航系统（AVN）、各类消费产品等。
商品特性
- 输出电压设定范围：1.3V至17V
- 参考电压精度：1.25V±1.0%
- 输出电流：最小值240mA，典型值320mA
- 适配低等效串联电阻（ESR）电容（多层陶瓷电容MLCC）1.0μF：（输出电压Vo为1.4V时）
- 低压差电压：典型值0.2V（×10 = 200mA）
- 输入电压范围：2.1V至18V
- 开/关控制
- 反向电流保护电路
- 热关断电路
- 过流保护电路（OCP）
- 双极技术
- 可直接替代TK11100（旋转180度）
- 封装形式：SOT - 23 - 6 - 1、DFN6 - H1（ESON6 - H1）
应用领域
- 汽车音频视频导航系统（AVN）
- 消费产品
