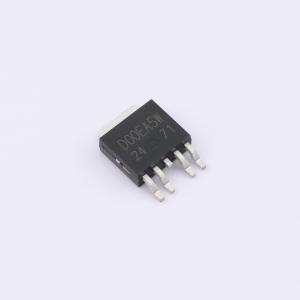

温馨提醒：图片仅供参考，商品以实物为准
BD00EA5WFP-E2
ADJ 输入42V 输出1.2V 500mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BD00EA5Wxxx 系列是线性稳压器，专为各种汽车应用中的电源设计，属于低电流消耗产品。这些产品的绝对最大电压高达 45 V，在低电流消耗 17 μA（典型值）的情况下，输出电流可达 500 mA 仍能正常工作。它们能够高精度地调节输出，精度为 ±1%（BD00EA5WFP、BD00EA5WHFP）和 ±1.5%（BD00EA5WFP2）
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD00EA5WFP-E2
- 商品编号
- C3751051
- 商品封装
- TO-252-5
- 包装方式
- 编带
- 商品毛重
- 0.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 42V | |
| 输出电压 | 1.2V~16V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 70dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 450mV@(400mA) | |
| 静态电流(Iq) | 17uA | |
| 特性 | 带使能；过流保护；过热保护 | |
| 工作温度 | -40℃~+105℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
BD00EA5Wxxx系列是线性稳压器，专为各种汽车应用中的电源设计的低功耗产品。 这些产品的绝对最大电压高达45 V，输出电流可达500 mA，且典型电流消耗低至17 μA。它们能够以极高的精度调节输出，BD00EA5WFP、BD00EA5WHFP的精度为±1%，BD00EA5WFP2的精度为±1.5%。通过连接到调节引脚的外部电阻分压器，输出电压可在1.2 V至16 V之间调节。因此，这些稳压器非常适合任何需要直接连接电池且功耗较低的应用。 EN引脚的逻辑“高”电平开启设备，反之，EN引脚的逻辑“低”电平输入可控制设备禁用。 这些设备具备集成过流保护功能，可防止设备因短路或过载而损坏。这些产品还集成了热关断保护功能，以避免过热损坏。 此外，低ESR陶瓷电容足以用于相位补偿。
商品特性
- 输出关断功能（EN功能）
- 过流保护（OCP）
- 热关断保护（TSD）
应用领域
- 通用电源
