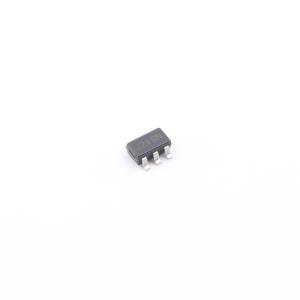

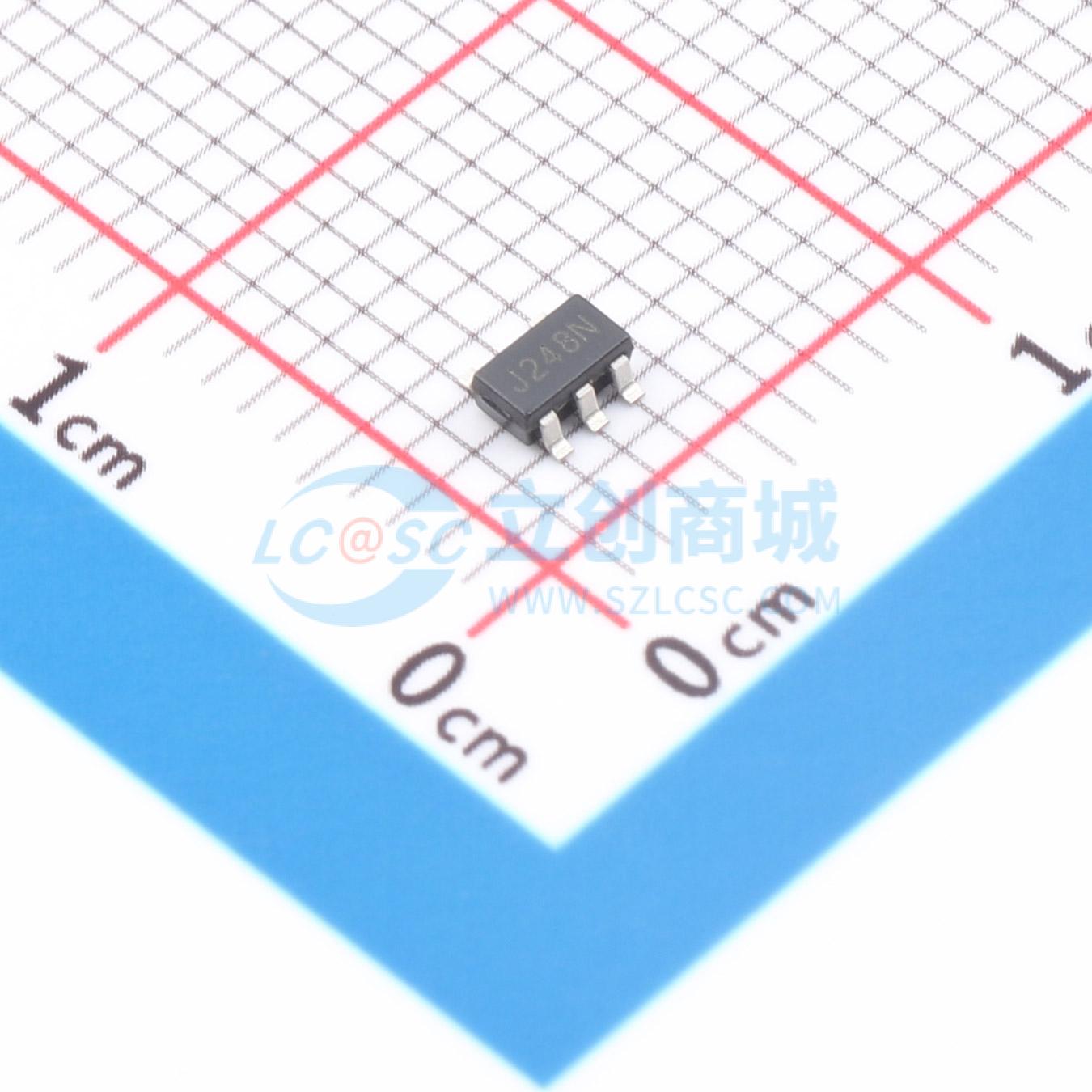

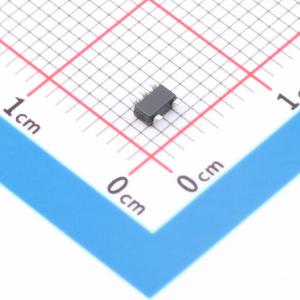

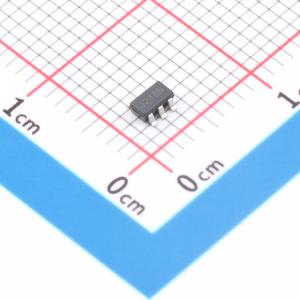

温馨提醒：图片仅供参考，商品以实物为准

R1154N001C-TR-FE

2.5V~24V 140mA 24V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款具有高输出电压精度和超低电源电流的电压调节器。内置了峰值电流限制电路、短路电流限制电路和热关断电路。在某些型号中，调节器输出电压是固定的，而另一些型号是可调的。输出电压精度为 ±2.0%。由于这些 IC 的封装为 DFN1616-6、SOT-23-5 和 SOT-89-5，因此可以在电路板上进行高密度安装。
品牌名称: Nisshinbo
商品型号: R1154N001C-TR-FE
商品编号: C3750935
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043032克(g)

商品参数

商品概述

R1154x是一款电压调节器（VR），具有高输出电压精度和超低电源电流的特点。R1154x内置了峰值电流限制电路、短路电流限制电路和热关断电路。R1154xxxxB的调节器输出电压为固定值，而R1154x001C为可调型。输出电压精度为±2.0%。由于这些IC的封装形式为DFN1616 - 6、SOT - 23 - 5和SOT - 89 - 5，因此可以在电路板上进行高密度安装。

商品特性

电源电流：典型值5.0 μA
待机电流：典型值0.1 μA
输出电流：最小值140 mA（VIN = Vour + 2.0 V，2.5 V输出类型）；最小值150 mA（ΔVIN = Vour + 2.0 V，3.0 V输出类型）
输入电压：最大值24.0 V
宽输出电压范围：2.5 V至12.0 V（0.1 V步进）（xxxB）；在2.5 V至VIN或24.0 V范围内可调（001C）
输出电压精度：±2.0%
封装形式：DFN1616 - 6、SOT - 23 - 5、SOT - 89 - 5
内置峰值电流限制电路
内置短路电流限制电路
内置热关断电路

应用领域

冰箱、电饭煲、电子热水器等家用电器的电源
汽车音响设备、汽车导航系统和ETC系统的电源
笔记本电脑、数字电视、无绳电话和LAN系统的电源
复印机、打印机、传真机和扫描仪的电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	压差	400mV@(20mA)
	静态电流(Iq)	5uA
	特性	带使能；过流保护；过热保护；短路保护
	工作温度	-40℃~+105℃@(Ta)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	24V
	输出电压	2.5V~24V
	输出电流	140mA
	电源纹波抑制比(PSRR)	-
