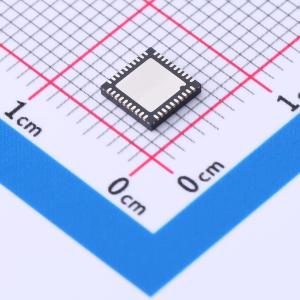

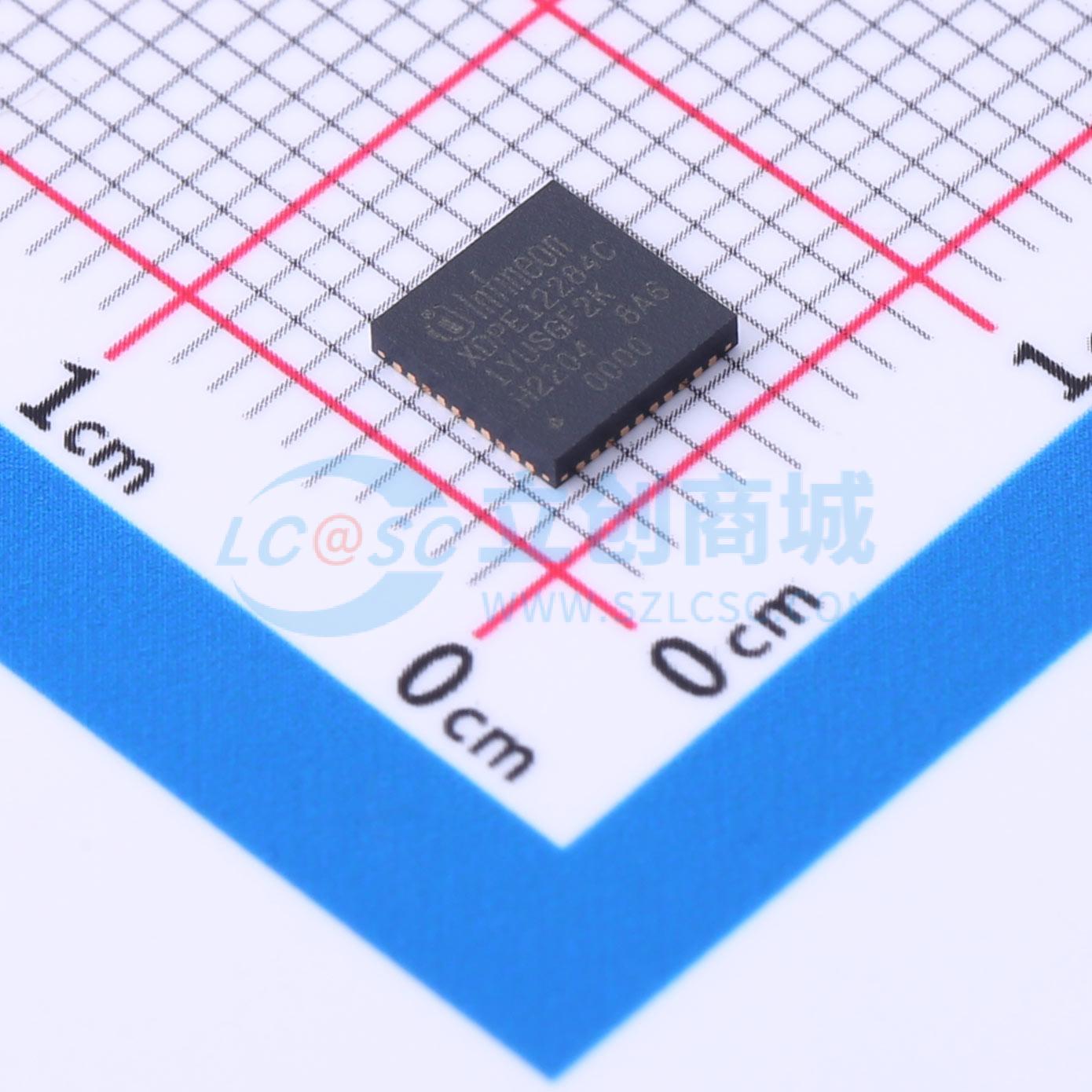

温馨提醒：图片仅供参考，商品以实物为准

XDPE12284C0000XUMA1

数字多相控制器 8相双环电压调节器

描述: XDPE12284是一款数字双轨8相控制器，可为英特尔™ VR13、VR13HC、IMVP8和IMVP9服务器、工作站及高端桌面应用供电。该控制器可在两个环路之间灵活分配相位，并可通过以下任意方式进行配置：8+0、7+1、6+2、…、4+4。命令和监控功能通过SVID接口进行控制，该接口支持动态电压识别（DVID），步长为5 mV或10 mV，还支持电源状态（PS）、VR数据和操作寄存器要求
品牌名称: Infineon(英飞凌)
商品型号: XDPE12284C0000XUMA1
商品编号: C3750168
商品封装: QFN-40(5x5)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

XDPE12284是一款数字双轨8相控制器，可为英特尔™ VR13、VR13HC、IMVP8和IMVP9服务器、工作站及高端桌面应用供电。该控制器可在两个环路之间灵活分配相位，可按以下任意方式配置：8+0、7+1、6+2、…、4+4。命令和监控功能通过SVID接口控制，该接口支持动态电压识别（DVID），步长为5 mV或10 mV，还支持电源状态（PS）、VR数据和操作寄存器要求。 XDPE12284控制器采用数字技术实现所有控制功能，在灵活性和稳定性方面提供了终极系统解决方案。先进的控制环路特性，如主动瞬态响应（ATR）调制和快速DVID响应，可对高转换速率负载瞬变实现最佳响应。对电流检测进行可编程温度补偿，使设计人员能够根据温度调整响应，以实现最佳负载线精度。XDPE12284还支持集成功率级，可提供集成电流检测和集成温度检测信息。保护特性包括一套完善的过压、欠压、过温和过流保护。这些特性为微处理器和电源系统提供了一套完整且先进的保护功能。

商品特性

符合英特尔™ VR13和VR13HC 1.3版、IMVP8 1.2版和IMVP9 1.3版DC-DC转换器规范
符合英特尔™ SVID 1.9.1版协议
符合PMBus 1.3版兼容串行接口
查询电压、电流、温度故障
故障响应
最大支持总线速度1 MHz
支持1.8/3.3 V工作
输出电压调节范围：0.2 V至3.04 V
两个环路之间灵活的相位分配：8+0、7+1、6+2、…、4+4相
可配置的自主相位增加/减少
启动时自动相位检测
输出端启动到预偏置电压
集成功率级电流检测
差分输出电压检测
数字电流平衡
数字可编程PID（比例、积分、微分）环路补偿
用于卓越瞬态响应的非线性控制
数字可编程负载线
数字温度补偿
输入（+12 V）电压和电流检测
广泛的故障检测和保护能力：
- 输入/输出欠压保护（IUVP/OUVP）、输出过压保护（OOVP）
- 过流保护（OCP）瞬时和平均（总电流）
- 多个过温保护（OTP）阈值
- 峰值相电流脉冲限制
- 负电流限制保护
- 输出电压检测保护
内部非易失性存储器（NVM）用于存储多个自定义配置
符合RoHS标准且无卤的40引脚QFN塑料封装

应用领域

基于英特尔™ VR13、VR13HC、IMVP8和IMVP9的微处理器的核心和内存电源调节
- 服务器
- 工作站
- 高端桌面
工业应用

数据手册PDF

放大查看下载PDF

交货周期

订货1-3个工作日

购买数量

(4000个/圆盘，最小起订量 4000 个)

个

起订量：4000 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	12V
	输出电压	200mV~3.04V
	输出电流	-
	电源纹波抑制比(PSRR)	-
	压差	-

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护；过压保护；欠压锁定；过热保护
	工作温度	-
	输出极性	正极
	输出通道数	2
