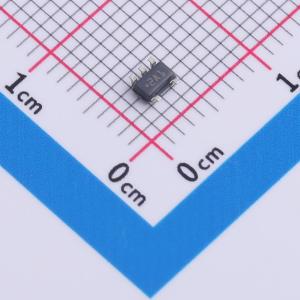

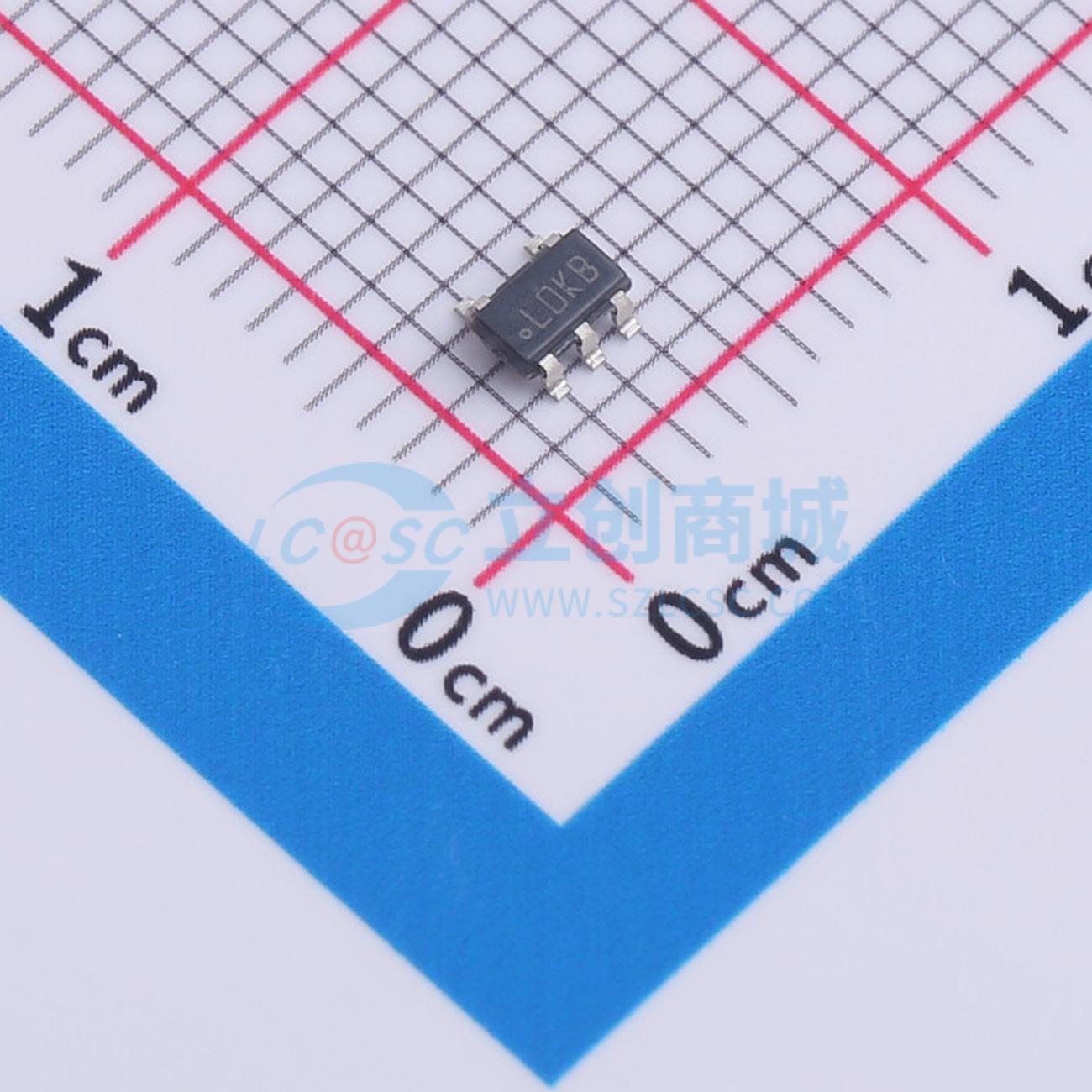

LP2985IM5-2.8

采用SOT-23封装的微功耗150 mA低噪声、超低压差稳压器，专为搭配超低ESR输出电容使用而设计

描述: 低噪声线性（LDO）稳压器可提供高达150 mA的输出电流，输入到输出仅需300 mV的压差。采用优化的垂直集成PNP（VIP）工艺，为所有电池供电设计提供无与伦比的性能。该器件在1 mA负载下静态电流仅为75 μA，在150 mA负载下为850 μA时，可提供±1%容差的精密输出电压。通过添加10 nF旁路电容，可在30 kHz带宽内将输出噪声降至30 μV（RMS）。设计用于与等效串联电阻（ESR）低至5 mΩ的陶瓷输出电容器配合使用。该器件提供2.5 V至6.1 V的固定输出电压。
品牌名称: TI(德州仪器)
商品型号: LP2985IM5-2.8
商品编号: C3750113
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

LP2985-N低噪声线性（LDO）稳压器可提供高达150 mA的输出电流，输入至输出的压差仅需300 mV。LP2985-N采用优化的垂直集成PNP（VIP）工艺，为所有电池供电设计提供无与伦比的性能。LP2985-N器件可提供精度为±1%的输出电压，在1 mA负载下静态电流仅为75 μA，在150 mA负载下为850 μA。通过添加一个10 nF的旁路电容，可在30 kHz带宽内将输出噪声降至30 μV_RMS。 LP2985-N设计用于与等效串联电阻（ESR）低至5 mΩ的陶瓷输出电容配合使用。该器件提供2.5 V至6.1 V的固定输出电压。

商品特性

输入电压范围：2.5 V至16 V
超低压差，可确保150 mA输出电流
所需外部元件最少
搭配低ESR输出电容时稳定
关断时静态电流<1 μA
全负载下接地引脚电流低
输出电压精度±1%（A级）
高峰值电流能力
低输出阻抗；典型值0.3 Ω（10 Hz至1 MHz）
过温及过流保护
结温范围：-40°C至125°C
可提供定制电压

应用领域

手机
掌上电脑和笔记本电脑
个人数字助理（PDA）
摄像机
个人立体声设备
相机

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	2.8V
	输出电流	150mA
	电源纹波抑制比(PSRR)	45dB@(1kHz)
	压差	575mV@(150mA)

	属性	参数值
	静态电流(Iq)	850uA
	噪声	30uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
