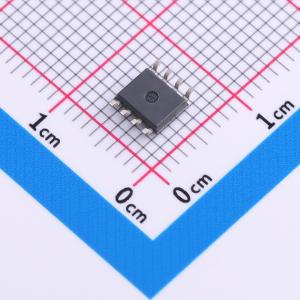

温馨提醒：图片仅供参考，商品以实物为准
GM45012ARZ-R7
GM45012ARZ-R7
- 描述
- GM45012ARZ-R7是双路的轨到轨输入和输出，以2.7 V 至 5.5 V 或±1.35 V至±2.75V供电电源的运算放大器，具有低失调，低噪声，极低输入偏置电流和高速性能特点，可适用于市面上绝大部分的滤波器、积分器、光电二极管放大器、高阻抗传感器等
- 商品型号
- GM45012ARZ-R7
- 商品编号
- C41383636
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.174702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 0.5pA | |
| 输入失调电压(Vos) | 200uV | |
| 共模抑制比(CMRR) | 101dB | |
| 压摆率(SR) | 4.7V/us | |
| 输出电流 | 100mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 600nV/℃ | |
| 静态电流(Iq) | 670uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee ~ Vcc) | 1.35V~2.75V；-2.75V~-1.35V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 2.7nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 250pA |
商品概述
GM45012是双路的轨到轨输入和输出，可单电源供电的运算放大器。它具有非常低的失调电压，低输入电压和电流噪声，以及宽信号带宽。 GM45012放大器结合了低失调，低噪声，极低输入偏置电流和高速性能特点，使其在多种应用中都极具价值。无论是滤波器、积分器、光电二极管放大器还是高阻抗传感器，都可以从这些综合性能优势中获益。音频和其他交流应用则受益于它们的宽广带宽和低失真特性。这些放大器的应用范围包括光学控制回路、便携式和环路供电仪器仪表，以及便携设备中的音频放大。 GM45012工作在 -40°C 到 +125°C 温度范围，提供无铅,8 引脚WLCSP、8 引脚MSOP和SOP封装。
商品特性
- 低失调电压：39μv典型值，500μv最大值（全VCM范围，-40°C ≤ TA ≤ +125°C）
- 低噪声：2.7nV/√Hz 在 f = 10kHz 处
- 失调电压漂移：0.6μV/°C 典型值和 3μV/°C 最大值
- 带宽：10MHz
- 2.7V 至 5.5V 供电电源或±1.35V 至±2.75V
- 轨对轨输入输出
- 8 引脚 WLCSP、8 引脚 MSOP 和 SOP 封装
应用领域
- 光电二极管放大
- 电池供电仪器
- 多极点滤波器
- 传感器
- 条码扫描器
- 音频
