CA-IF4905S

一款高性能的 RS-485 半双工收发器，能够运用在各种恶劣的工业、家电环境中。该器件的总线引脚可耐受高级别的 ESD 事件，保护内部电路不受损坏。 该器件的总线端口故障保护电压高达 ±65V，共模电压范围可以扩展到 ±40V（此时电源电压为 4.5V 至 5.5V），支持长电缆通信的应用。器件内部包含一路驱动器和一路接收机，支持 3V 到 5.5V 的电源电压范围。 驱动器采用限摆率设计来降低 EMI，可支持最高 500kbps 的通信速率。接收机内部集成安全失效电路，确保在总线输入开路、短路和空闲状态下，接收机输出保持高电平。总线输入端口具有 1/8 单位负载阻抗，允许同一总线上挂接多达 256 个收发器。 器件提供标准 SOIC8 窄体封装，在自然通风环境下的工作温度范围为 –40°C 至 125°C。

• 满足或超过 TIA/EIA-485A 标准的要求，数据速率：低 EMI 的 500kbps
• 3V 至 5.5V 电源电压
• 带有限流驱动器和热关断功能
• 总线 A/B 引脚 ESD 保护等级：
  • ±30kV HBM ESD
  • ±6kV IEC 61000 - 4 - 2 接触放电
• 1/8 单位负载（支持多达 256 个总线节点）
• 开路、短路和空闲总线失效保护
• 热插拔保护
• 扩展工业工作温度范围： -40°C 至 125°C
• 总线端口故障保护电压范围： ±65V
• 总线端口共模电压范围： ±40V
• 待机电流： <30μA

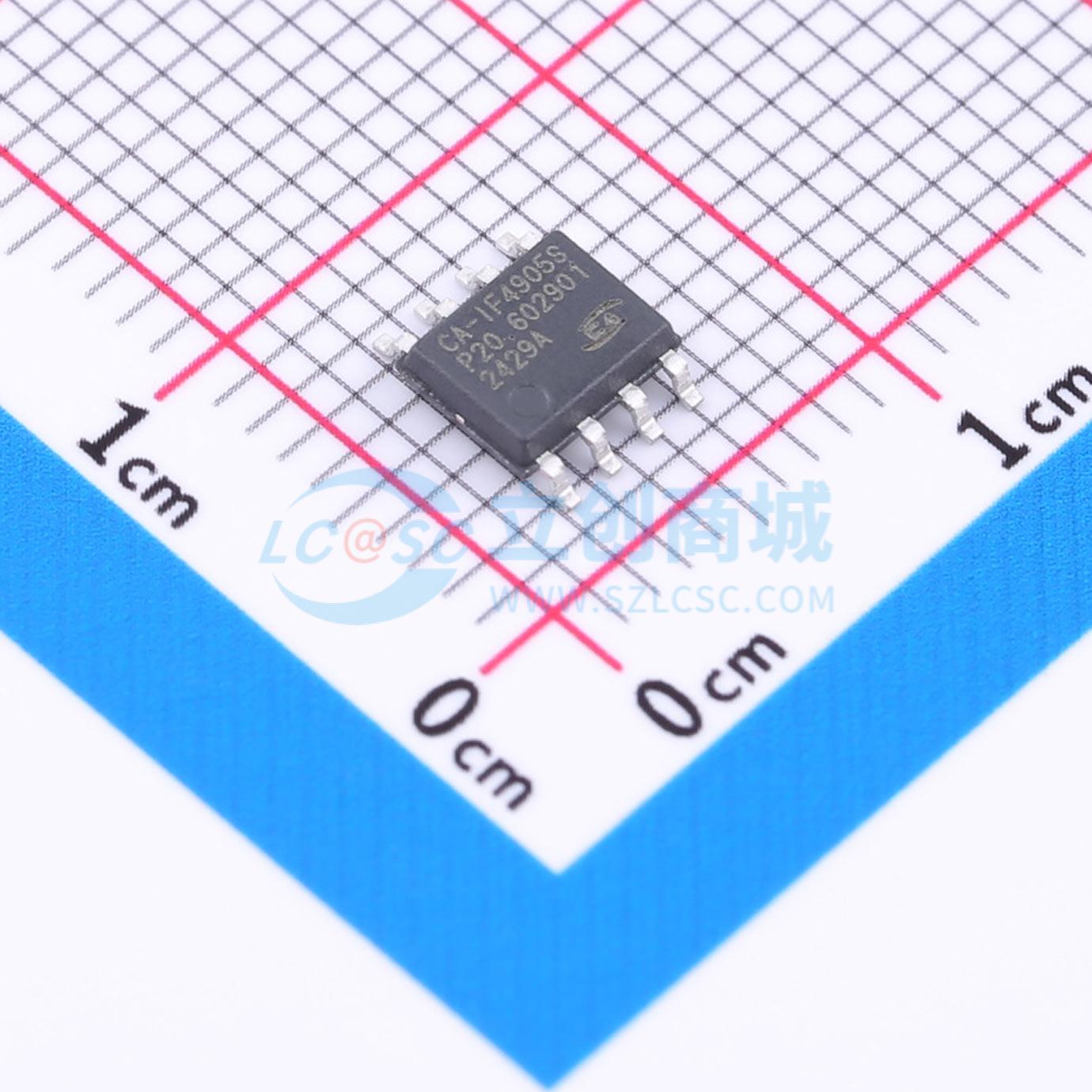

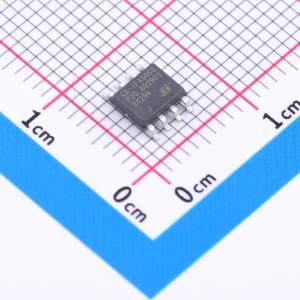

• 标准 SOIC8 窄体封装

• 暖通空调系统
• 楼宇自动化
• 运动控制器
• 工业自动化
• 电梯控制
• 视频监控
• 电网基础设施
