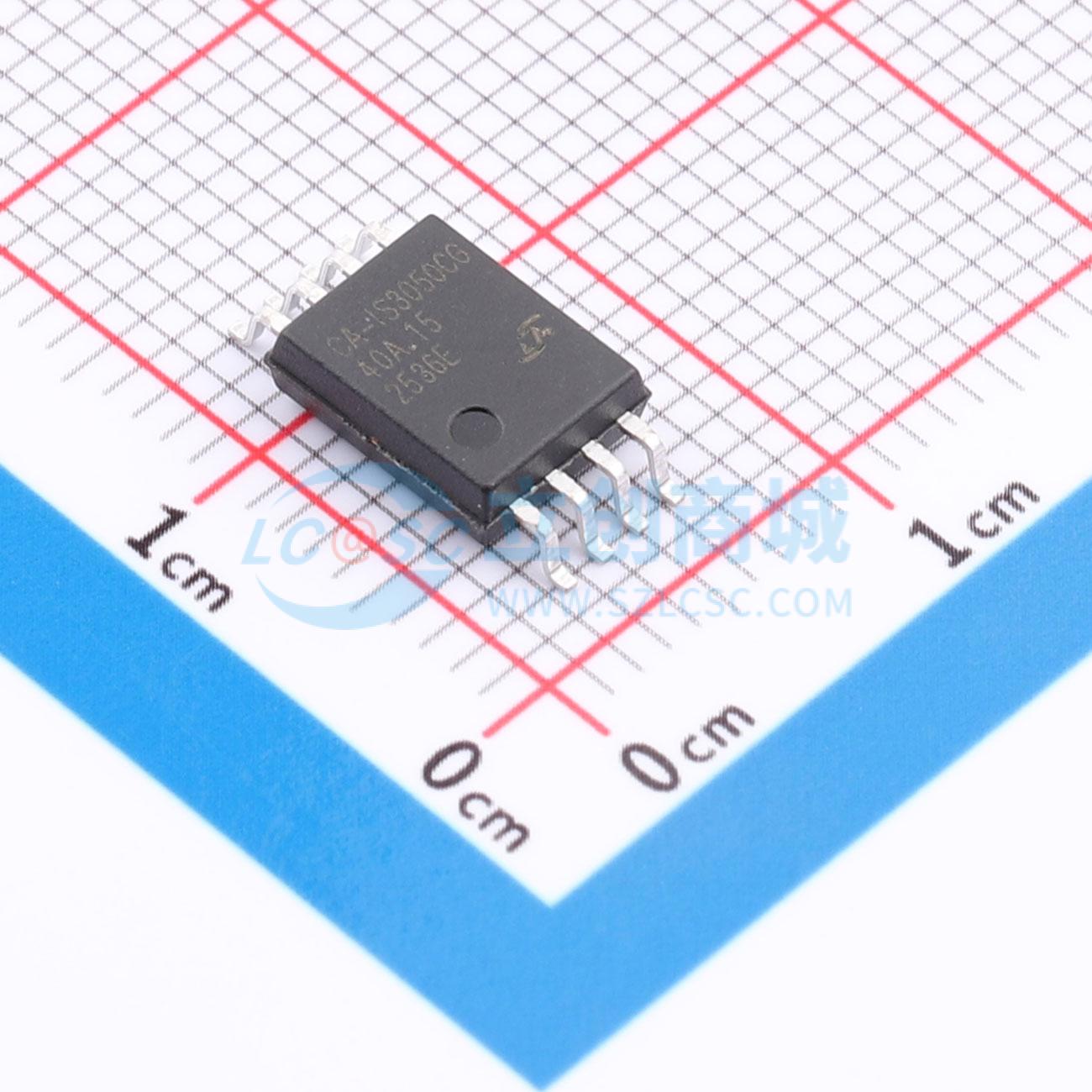

CA-IS3050CG

CA-IS305xC 是一款隔离式控制器局域网(CAN)收发器，符合ISO11898-2物理层技术规范。该系列器件内部的逻辑输入与输出缓冲器之间通过二氧化硅 (SiO₂) 绝缘栅隔离，能够承受高达 3.75kV/5kV_RMS (60s) 的隔离电压(宽体SOIC 封装)以及 ±150kV/μs 的典型CMTI。绝缘栅阻断了逻辑侧与总线侧的地环路，有助于降低端口间地电势差较高的噪声，确保数据的正确传输。

CA-IS305xC 在逻辑侧采用3.0V 至 +5.5V 单电源供电，便于连接不同电压的CAN 控制器。配合外部隔离电源，即可构成完整的隔离CAN端口。收发器支持高达5Mbps的传输速率中，并在驱动器输出端提供限流保护、热保护以及±52V 的过压保护，显性状态超时检测则可避免由于控制器错误或TXD 输入故障而导致的总线闭锁。此外，该系列器件的CAN 接收器输入具有 ±30V 的共模输入范围(CMR)，远远超出ISO 11898 规范定义的-2V至 +7V范围。为系统提供可靠保护。

CA-IS3050C、CA-IS3052C 均可提供宽体8 引脚宽体SOIC封装和16 引脚宽体SOIC 封装，兼容多数工业标准的隔离CAN 收发器；此外，CA-IS3050C 提供DUB8 引脚封装，额定隔离电压为 3750V_RMS 。所有器件工作温度范围为–40°C 至 125°C 。

• 符合ISO 11898-2 物理层标准
• 集成保护功能支持可靠的数据通信
• 提供 3.75kV_RMS (DUB8) 或 5kV_RMS (宽体SOIC) 隔离耐压
• ±150kV/μs 典型CMTI
• 隔离栅寿命： >40 年
• CANH、CANL 总线引脚具有 ±52V 故障保护
• ±30V 扩展共模输入范围(CMR)
• 驱动器超时检测避免总线闭锁，允许最低传输速率为5.5kbps
• 热关断
• 支持高达 1Mbps 经典 CAN 和 5Mbps 的 CAN FD（灵活数据速率）
• 超低延时：165ns (典型值)，255ns (最大值)
• 3.0V 至5.5V 逻辑侧供电范围，可直接连接3.3V 或 5V CAN 控制器
• 未上电时总线引脚为高阻态，理想无源特性
• 较宽的工作温度范围： -40°C 至 125°C
• 提供8 引脚、16 引脚宽体SOIC 封装以及8 引脚 DUB 封装
• 安全认证：根据DIN EN IEC60747-17(VDE 0884-17):2021-10的VDE 认证，根据UL 1577的UL 认证（申请中）

• 工业现场网络
• 楼宇自动化
• 安防系统
• 运输设备
• 医疗设备
• 电信系统
• HVAC
