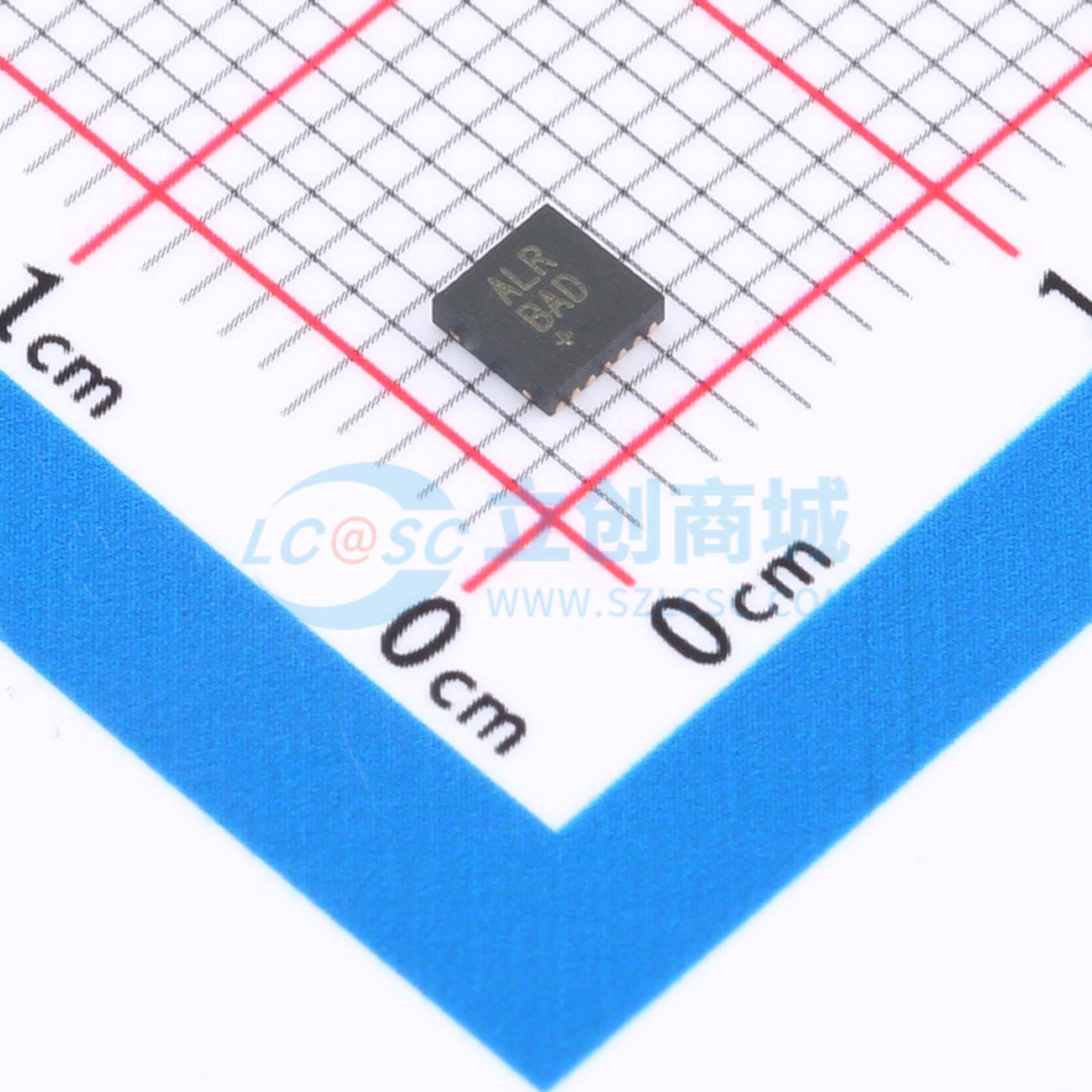

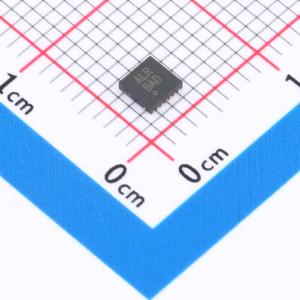

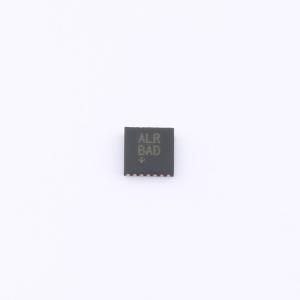

MAX38909ATD+

ADJ 输入5.5V 输出0.6V 4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 4A/2A高性能LDO线性稳压器、快速瞬态响应、高PSRR NMOS线性稳压器，提供高达4A负载电流
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX38909ATD+
商品编号: C3749280
商品封装: TDFN-14(3x3)
包装方式: 托盘
商品毛重: 0.03克(g)

商品参数

商品概述

MAX38909是一款具有快速瞬态响应、高电源抑制比（PSRR）的nMOS线性稳压器，可提供高达2A的负载电流。该稳压器支持0.9V至5.5V的宽输入电源范围，以及2.7V至20V的偏置（BIAS）电压范围，可为各种应用提供更广泛的电源选择。在输入电压、负载和温度变化时，输出精度可保持在±1%，满载时仅需300mV的输入输出压差即可实现良好的PSRR。输出电压可调节，以满足客户在物料清单（BOM）中为多个电压轨指定单个低压差线性稳压器（LDO）的需求。通过使用两个外部反馈电阻，MAX38909的输出电压可被编程为0.6V至5.0V范围内的值。该LDO通过内部电路提供全面的保护，可防止损坏，这些电路提供可编程的浪涌电流限制、输出过流限制、反向电流限制和热过载保护。 MAX38909提供14引脚、3mm x 3mm TDFN封装和5 x 3凸点、0.4mm间距晶圆级封装（WLP）。

商品特性

提供灵活的工作范围
- 0.9V至5.5V输入电压范围
- 2.7V至20V偏置（BIAS）电压范围
- 0.6V至5.0V可编程输出电压
- 2A最大输出电流
- 2A负载电流时27mV压差
- 1.6mA工作偏置电源电流
降低噪声并提高精度
- 在负载、输入电压和温度变化时，直流精度为±1%
- 2A负载瞬态偏差为15mV
- 输入输出压差为300mV、10kHz时，电源抑制比（PSRR）为52dB
易于使用并提供可靠保护
- 输出电容最小为10μF时保持稳定
- 可编程软启动速率
- 过流和过温保护
- 输出到输入反向电流保护
- 电源正常状态引脚
减小尺寸并提高可靠性
- 14引脚（3mm×3mm）TDFN封装和5 x 3凸点、0.4mm间距晶圆级封装（WLP）
- -40°C至+125°C工作温度

应用领域

现场可编程门阵列（FPGA）和数字信号处理器（DSP）
医疗、音频和仪器仪表
服务器微控制器
便携式相机
可编程逻辑控制器（PLC）基站

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	600mV~5V
	输出电流	2A
	电源纹波抑制比(PSRR)	52dB@(10kHz)
	压差	27mV@(2A)

	属性	参数值
	静态电流(Iq)	70.5uA
	噪声	21.2uVrms
	特性	过流保护；过热保护；软启动；反接保护；PG脚
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
