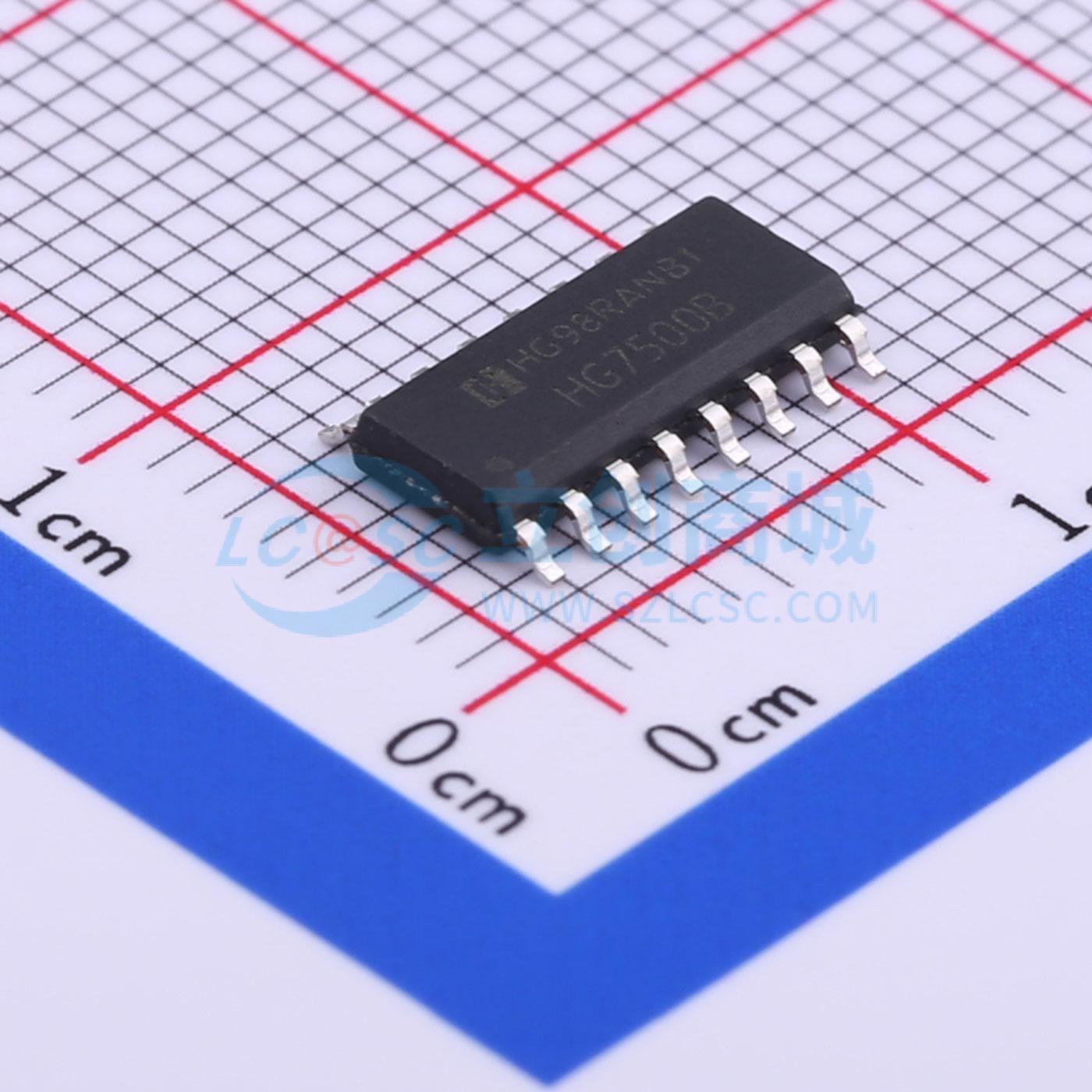

HG7500BM/TR
电压控制PWM调制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ICF KA7500B是脉冲宽度调制方式的开关稳压器控制器电路，由5V基准电压、振荡器、误差放大器、比较器、FF (触发器) 、输出控制电路、输出晶体管和死区时间比较器等电路构成，输出晶体管能够用输出控制电路选择推挽工作或单端放大工作。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG7500BM/TR
- 商品编号
- C434507
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.309克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 7V~35V | |
| 开关频率 | 80Hz~300kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 47% | |
| 晶体管耐压 | - | |
| 拓扑结构 | 全桥式；半桥式 | |
| 特性 | - | |
| 工作温度 | -20℃~+125℃@(Ta) | |
| 工作模式 | PWM 调制 |
