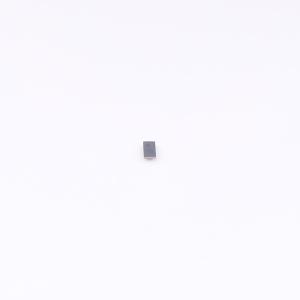

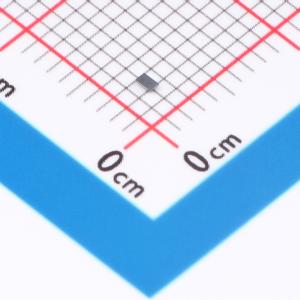

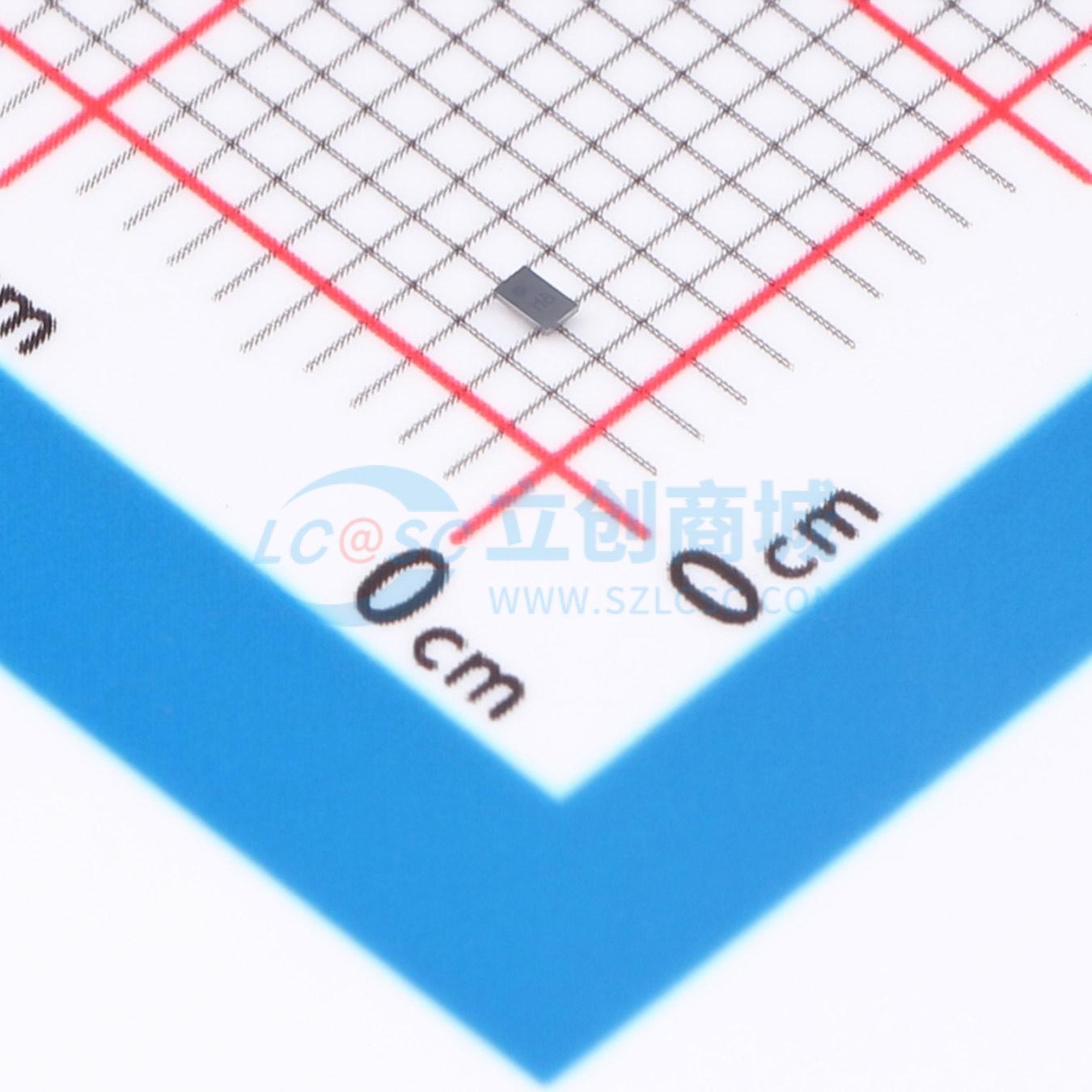

TPS7A1408PYBKR

TPS7A14 是一款小型超低压差稳压器 (LDO)，具有出色的瞬态响应。该器件可提供 1A 电流，并具有出色的交流性能（负载和线路瞬态响应）。输入电压范围为 0.7V 至 2.2V，输出范围为 0.5V 至 2.05V，且在负载、线路和温度范围内具有 1% 的超高精度。 主电源路径通过 IN 引脚，可连接至电压至少高于输出电压 50mV 的电源。所有电气特性（包括出色的输出电压容差、瞬态响应和 PSRR）均针对输入电压（比输出电压高 100mV）进行规定，因此可实现高效率。该稳压器使用一个为 LDO 内部电路供电的外部较高 VBIAS 电压轨，支持很低的输入电压。例如，IN 引脚的电源电压可以是高效直流/直流降压稳压器的输出，而 BIAS 引脚电源电压可来自可再充电电池。 TPS7A14 配备了一个有源下拉电路，用于在输出处于禁用状态时使其快速放电，并提供已知的启动状态。 TPS7A14 可采用超小型 0.71mm×1.16mm、6 凸点 DSBGA 封装，非常适合空间受限的应用。

• 超低输入电压范围：0.7V 至 2.2V
• 高效率：
  • 1A 时的压降电压为：70mV（最大值）
  • 适用于 VIN = VOUT + 100mV
• 出色的负载瞬态响应：
  • ILOAD 在 20μs 内从 3mA 变化到 600mA 时为 20mV
• 在负载、线路和温度范围内的精度为：1%
• 高 PSRR：
  • 在 1kHz 下为 80dB（VOUT = 0.8V，IOUT = 500mA）
• 可提供固定输出电压：
  • 0.5V 至 2.05V（阶跃为 25mV）
• VBIAS 范围：2.2V 至 5.5V
• 有源输出放电

• 摄像头模块
• 无线耳机和耳塞
• 智能手表和健身追踪器
• 智能手机和平板电脑
• 便携式医疗设备
• 固态硬盘 (SSD)
