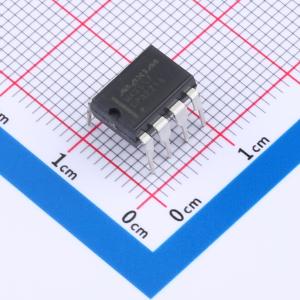

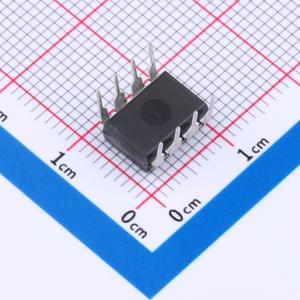

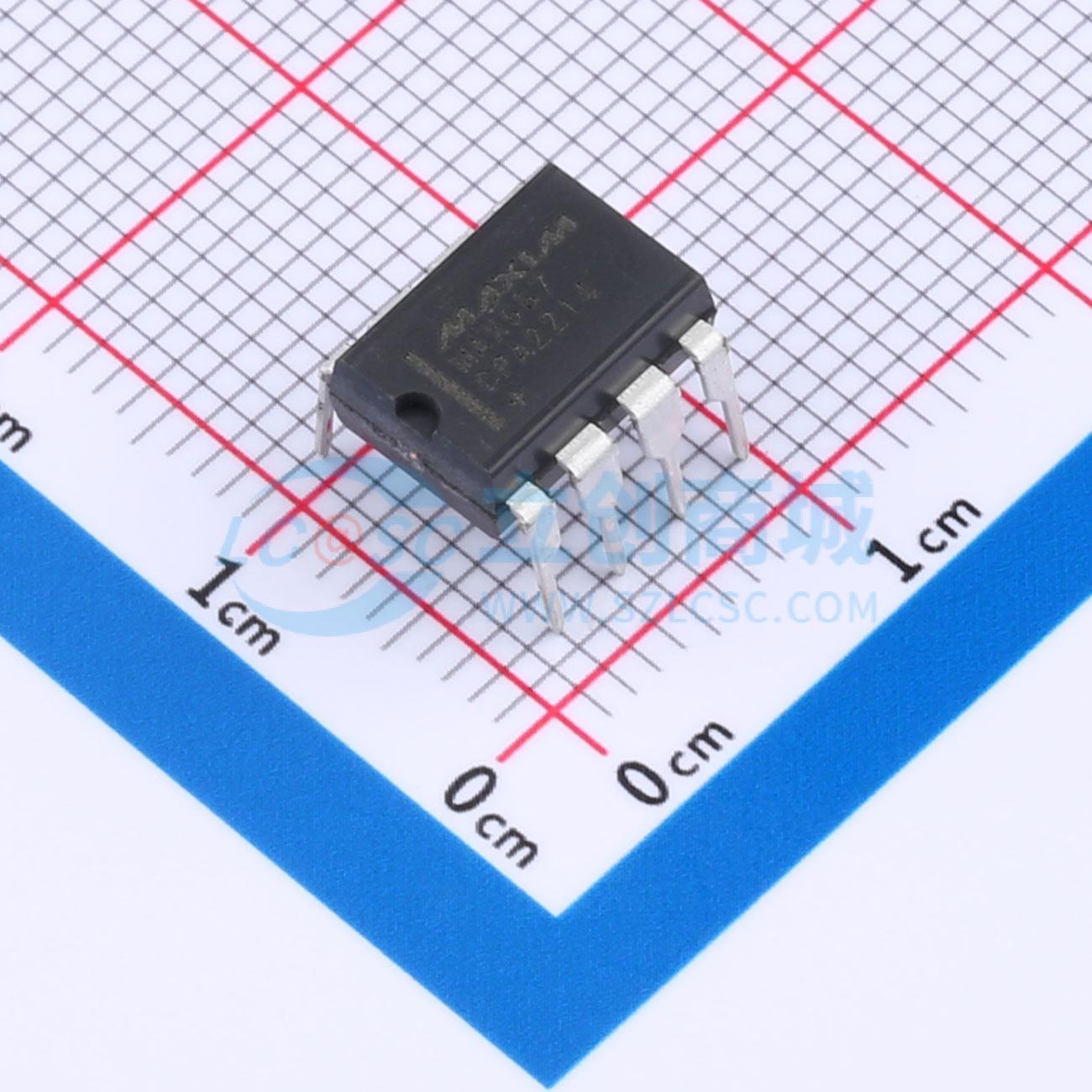

温馨提醒：图片仅供参考，商品以实物为准
MAX667CPA+
+5V可调、低压差稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX667低压差正线性稳压器可提供高达250mA的输出电流。在无负载情况下，其典型静态电流为20μA。当输出电流为200mA时，输入/输出电压差典型值为150mV
- 商品型号
- MAX667CPA+
- 商品编号
- C3748112
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.86克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定；可调 | |
| 工作电压 | 16.5V | |
| 输出电压 | 5V；1.3V~16V | |
| 输出电流 | 250mA | |
| 电源纹波抑制比(PSRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 250mV@(200mA) | |
| 静态电流(Iq) | 20uA | |
| 特性 | 过流保护；热关断 | |
| 工作温度 | 0℃~+70℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
MAX667是一款低压差、正线性稳压器，可提供高达250mA的输出电流。无负载时，其典型静态电流为20μA。输出电流为200mA时，输入/输出电压差典型值为150mV。其他特性包括用于指示电源故障的低压检测器，以及用于指示即将失去输出电压调节能力的预警和低压差检测器。关断控制可禁用输出，并使电路进入低静态电流模式。 MAX667采用双模（Dual ModeTM）工作模式。一种模式使用内部微调的反馈电阻产生+5V电压。另一种模式下，通过连接两个外部电阻，输出电压可在+1.3V至+16V之间调节。 在大多数输入电压高于+3.5V的应用中，MAX667是MAX666的引脚兼容升级版。当需要高输出电流和/或低压差电压，以及在较高温度下获得更好性能时，可选择MAX667。
商品特性
- 200mA时最大压差350mV
- 250mA输出电流
- 正常模式：典型静态电流20μA；关断模式：典型静态电流0.2μA
- 低电量检测器
- 固定+5V（最少元件数量）或可调输出
- +3.5V至+16.5V输入
- 压差检测器输出
- 10μF输出电容
应用领域
- 电池供电设备
- 寻呼机和无线电控制接收器
- 便携式仪器
- 太阳能供电仪器
