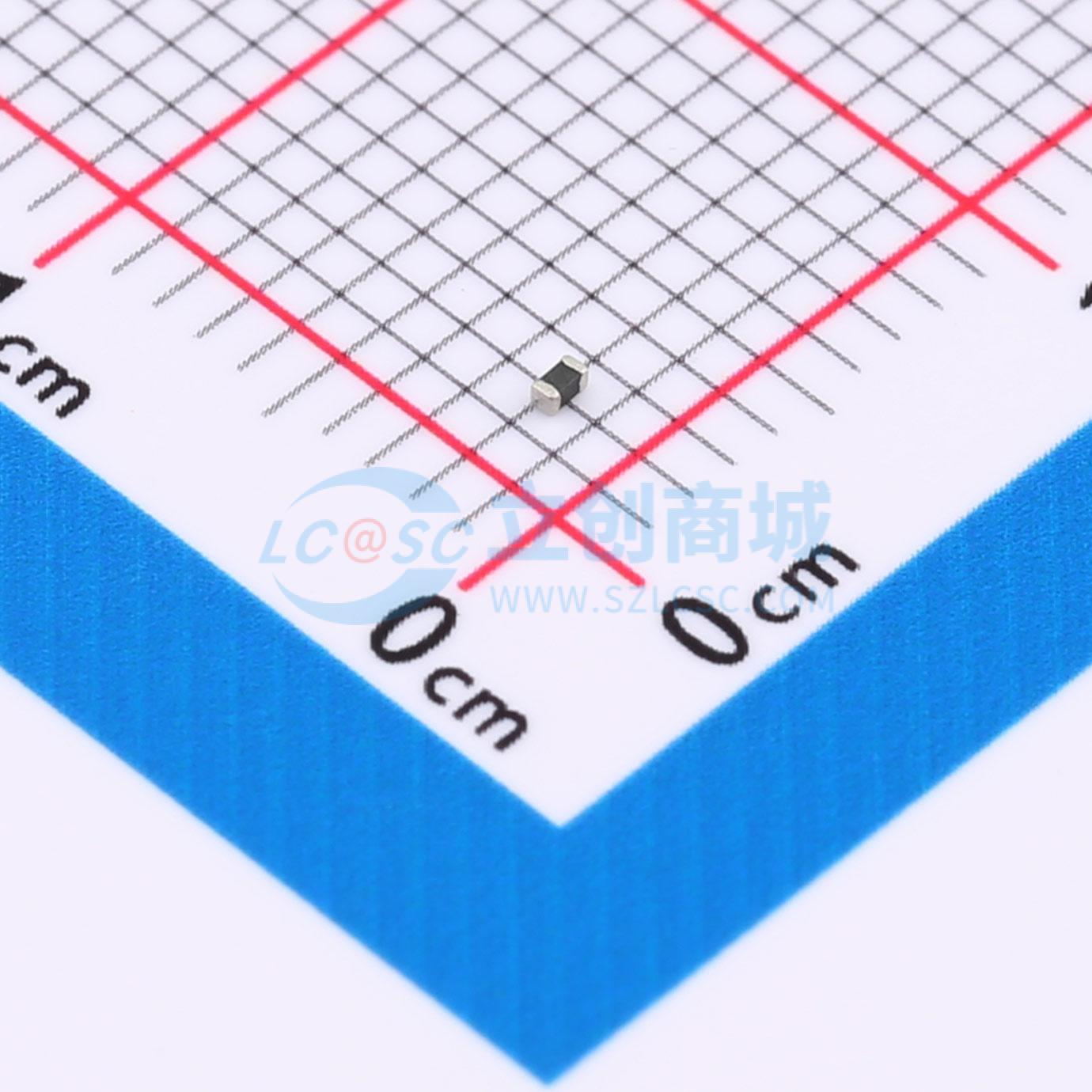

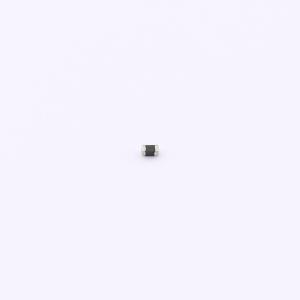

ESD0402G12V
用于静电放电保护的片式压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该产品专为需要瞬态过压保护功能的应用而设计。它们适用于对电压和静电放电（ESD）敏感的设备，如计算机、打印机、商用机器、通信系统、医疗设备等应用场景。这些器件非常适合电路板空间有限的情况。
- 品牌名称
- KUU
- 商品型号
- ESD0402G12V
- 商品编号
- C41380286
- 商品封装
- 0402
- 包装方式
- 编带
- 商品毛重
- 0.0197克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向工作电压(Vrwm) | 12V | |
| 钳位电压 | 70V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压(VBR) | 38V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 3pF |
商品特性
- 工作和存储温度范围（未封装单个芯片）：-55℃ ~ +125℃
- 存储温度范围（封装条件）：-10℃ ~ +40℃，相对湿度70%（最大）
- 标准测量/测试的大气条件：环境温度20 ± 15℃，相对湿度65 ± 20%，气压86kPa至106kPa
- 有疑问时测量/测试的条件：环境温度20 ± 2℃，相对湿度65 ± 5%，气压86kPa至106kPa
- 回流焊预热条件：150~200℃/60~120秒
- 回流焊允许在217℃以上的时间：60~90秒
- 回流焊最高温度：260℃
- 回流焊在最高温度下的最长时间：10秒
- 回流焊锡膏：Sn/3.0Ag/0.5Cu
- 回流焊允许时间：2倍最大值
- 烙铁焊接功率：最大30W
- 烙铁焊接预热：150℃/60秒
- 烙铁头温度：最大350℃
- 烙铁焊接时间：最大3秒
- 烙铁焊接锡膏：Sn/3.0Ag/0.5Cu
- 烙铁焊接最大次数：1次
