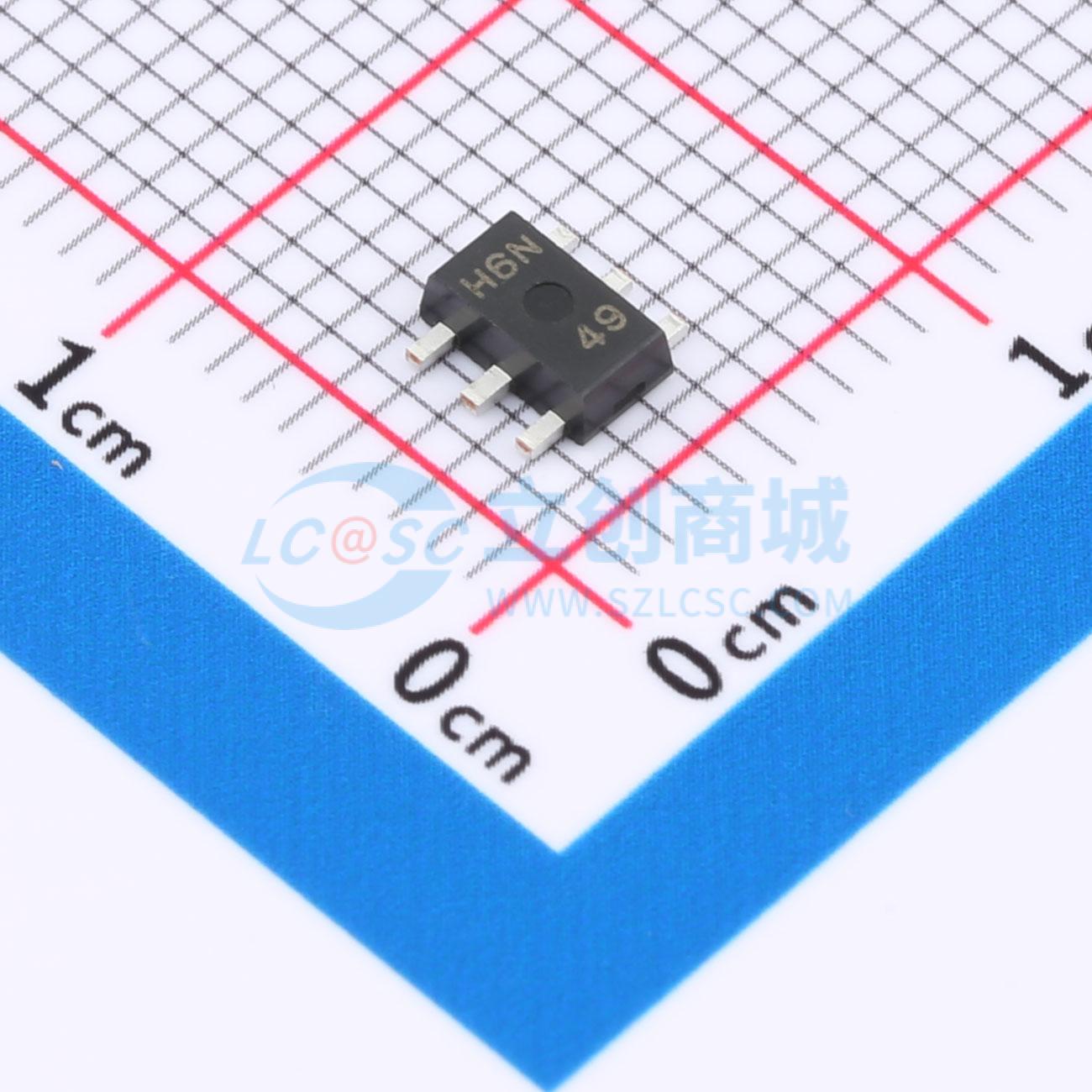

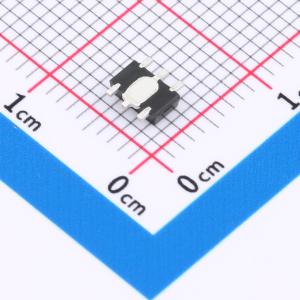

XC6220B501PR-G

5V 1A 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: XC6220系列是一款高精度、低噪声、高速、低压差、大电流的CMOS稳压器，具备绿色节能功能。该系列产品由电压基准源、误差放大器、电流限制器、浪涌电流防止电路、相位补偿电路以及驱动晶体管组成。由于集成了导通电阻为0.2Ω的驱动晶体管，在输出电流高达1A时仍能实现超低的压差，这与可在高速模式和节能模式之间自动切换的绿色节能功能一样，可大幅延长电池使用寿命
品牌名称: TOREX(特瑞仕)
商品型号: XC6220B501PR-G
商品编号: C3747559
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

XC6220系列是一款高精度、低噪声、高速、低压差、大电流的CMOS电压调节器，具备绿色运行功能。该系列由电压基准、误差放大器、电流限制器、浪涌电流抑制电路、相位补偿电路以及驱动晶体管组成。集成了导通电阻为0.2Ω的驱动晶体管，在输出电流高达1A时具有超低的压差电压性能，这与可在高速和节能模式之间自动切换的绿色运行功能一样，极大地延长了电池使用寿命。可使用低ESR陶瓷电容作为输出稳定电容（CL）。采用激光微调技术，输出电压可在0.8V至5.0V范围内以0.05V为增量进行选择。内置过流保护电路和热关断电路。当输出电流达到限流值时，过流保护电路将启动。当结温达到极限温度时，热关断电路将启动。浪涌抑制电路通过控制IC启动时对CL充电的浪涌电流来工作。这样，可以最大程度地减少系统启动期间浪涌电流引起的电源电压波动。 CE功能可关闭输出，使IC进入待机模式，从而大大降低功耗。

商品特性

最大输出电流：1000mA（1.2V ≤ VOUT ≤ 5.0V）
压差电压：20mV @ 100mA（VOUT = 3.0V）；60mV @ 300mA（VOUT = 3.0V）
工作电压范围：1.6V ~ 6.0V
输出电压范围：0.8V ~ 5.0V（以0.05V为增量）
精度：± 1%（VOUT ≥ 2.0V）；± 20mV（VOUT ＜ 2.0V）
低功耗：PS模式下为8μA（典型值）；HS模式下为50μA（典型值）
工作环境温度：-40°C - 85°C
热关断：检测温度为150°C，释放温度为135°C（典型值）
浪涌电流抑制：700mA（最大值）
CL自动放电：XC6220系列B/D型
CE下拉电阻：XC6220系列C/D型
输出电容：兼容陶瓷电容
封装：USP - 6C、SOT - 25、SOT - 89 - 5
环保：符合欧盟RoHS标准，无铅

应用领域

光盘驱动器
磁盘驱动器
数码相机/摄像机
数字音频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	50dB@(1kHz)

	属性	参数值
	压差	655mV@(1A)
	静态电流(Iq)	18uA
	功能特性	使能控制；过流保护；热关断；输出放电
	工作温度	-40℃~+85℃@(Ta)
	输出类型	固定
	输出通道数	1
