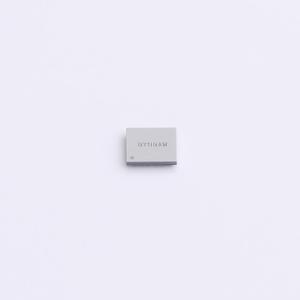

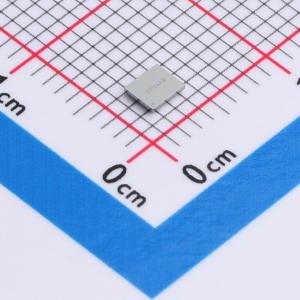

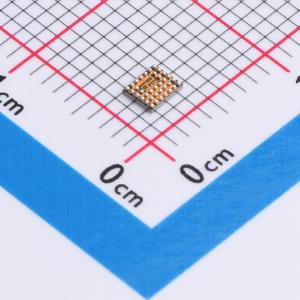

SY8686RUXS

高效率高集成度电源管理IC

描述: SY8686R 是一款集成电源管理单元，旨在为各种微控制器和固态硬盘应用供电。该器件包含 3 个采用集成功率 FET 的降压转换器和 2 个低压差线性稳压器（LDO）。Buck1 和 LDO2 也可配置为负载开关，这一功能无法通过 I²C 接口进行编程
品牌名称: Silergy(矽力杰)
商品型号: SY8686RUXS
商品编号: C41378634
商品封装: CSP-36(2.4x2.8)
包装方式: 编带
商品毛重: 0.09525克(g)

商品参数

参数完善中

商品概述

SY8686R是一款集成电源管理单元，专为为各种微控制器和固态硬盘应用供电而设计。该器件包含3个采用集成功率FET的降压转换器和2个低压差线性稳压器（LDO）。Buck1和LDO2也可配置为负载开关，此功能无法通过I²C接口进行编程。每个稳压器都可通过I²C接口对广泛范围的输出电压进行编程。每个降压转换器都以高开关频率进行切换，运行时仅需三个小型元件。 SY8686R采用2.42x2.82 mm 36 6balls CSP封装。

商品特性

最大输出电流能力为3A
可在0.6V至1.5V之间编程，步长为9.375mV
RDS_ON为80mΩ/35mΩ
通道3同步降压：
- 最大输出电流能力为3A
- 可在1.0V至3.3V之间编程，步长为12.5mV
- RDS_ON为50mΩ/50mΩ
I²C接口最高支持1MHz
自动PWM/PFM或强制PWM
由I²C接口控制
每个通道的输出电压电平由I²C接口控制
可靠的保护功能：
- 输入/输出过压保护（OVP）
- 短路保护（SCP）
- 过温保护（OTP）

应用领域

固态硬盘
微控制器
