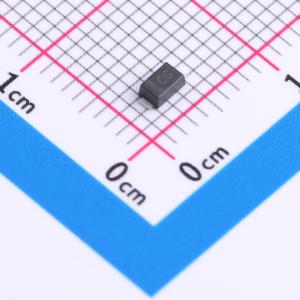

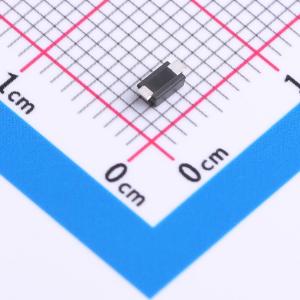

温馨提醒：图片仅供参考，商品以实物为准
SMF28A
单向TVS 28V截止 峰值浪涌电流：4.41A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMF系列专为保护敏感电子设备免受雷击及其他瞬态电压事件引起的电压瞬变影响而设计。
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- SMF28A
- 商品编号
- C41376091
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.039836克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 28V | |
| 钳位电压 | 45.4V | |
| 峰值脉冲电流(Ipp) | 4.41A | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 34.4V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 适用于表面贴装应用，以优化电路板空间
- 低漏电流
- 玻璃钝化结
- 低电感
- 优异的钳位能力
- 在10/1000µs波形下具备200W峰值脉冲功率能力
- 快速响应时间
- 在12 V~以上时，典型反向漏电流小于5µA
- 高温焊接：端子处可承受260°C/40秒
- 典型最大温度系数 ΔVBR = 0.1% × VBR @ 25°C × ΔT
- 塑料封装符合美国保险商实验室94V-0阻燃等级
- 哑光锡无铅镀层
- 无卤素且符合RoHS标准
- 典型失效模式为过压或过流导致的短路
- 晶须测试依据JEDEC JESD201A标准及其表4a和4c进行
- 符合IEC 61000-4-2标准，ESD防护等级达30KV（空气放电）和30KV（接触放电）
应用领域
- 电信
- 计算机
- 工业
- 消费电子
