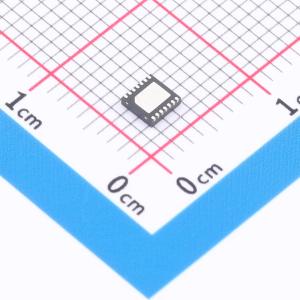

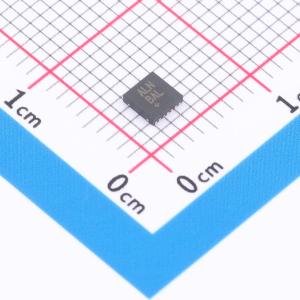

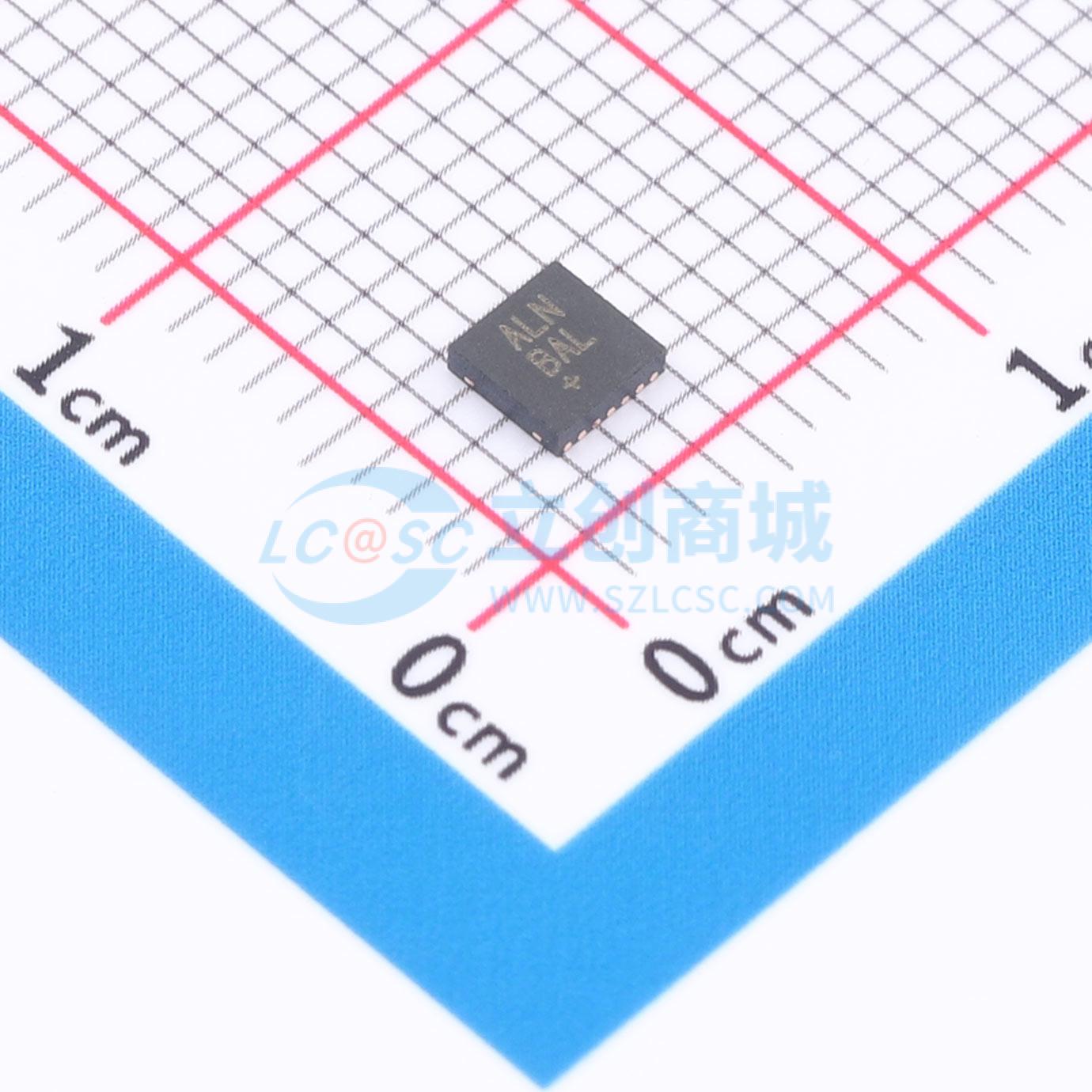

温馨提醒：图片仅供参考，商品以实物为准

MAX38904BATD+T

ADJ 输入5.5V 输出0.6V 2A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款1.7V-5.5V的低噪声线性稳压器，可提供高达2A的输出电流，在10Hz至100kHz范围内仅产生5.1μVₚ₋ₚ的输出噪声。该稳压器在较宽的输入电压范围内保持±1%的输出精度，在满载时仅需100mV的输入输出压差。1.3mA的无负载电源电流与压差电压无关。具有70Ω的有源放电功能，可快速放电输出电容。所有版本都包括可编程输出软启动速率、输出过流和热过载保护。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX38904BATD+T
商品编号: C3745952
商品封装: TDFN-14(3x3)
包装方式: 编带
商品毛重: 0.152714克(g)

商品参数

商品概述

MAX38904是一款输入电压范围为1.7V - 5.5V的低噪声线性稳压器，在10Hz至100kHz频率范围内，输出噪声仅为5.1μVRMS，可提供高达2A的输出电流。该稳压器在宽输入电压范围内保持±1%的输出精度，满载时仅需100mV的输入输出压差。1.3mA的无负载电源电流与压差无关。MAX38904A/B/C/D具备70Ω有源放电功能，可快速对输出电容放电。 MAX38904B的输出电压可通过两个外部电阻调节至0.6V至5.0V范围内的任意值。MAX38904B还包含一个高电平有效的电源正常（POK）信号，确保负载无故障启动。 MAX38904A有九种引脚可选的输出电压：1.2V、1.5V、1.8V、2.5V、3.0V、3.1V、3.3V、4.0V和5V。 MAX38904的晶圆级封装（WLP）版本有C和D两种变体。MAX38904C使用外部反馈电阻调节输出电压，而MAX38904D的出厂预设输出电压范围为0.7V至5.0V，步进为50mV。所有版本均具备可编程输出软启动速率、输出过流和热过载保护功能。

商品特性

输入电压范围：1.7V至5.5V
可编程输出电压：0.6V至5.0V
最大输出电流：2A
2A负载时最大压差：100mV
关断电源电流：<1.5μA
负载、线路和温度范围内直流精度：±1%
10Hz至100kHz输出噪声：5.1μVRMS
静态电源电流：1.3mA
10kHz时电源抑制比：>70dB
输出端70Ω有源放电
8μF（最小）输出电容时稳定
可编程软启动速率
过流和过温保护
输出到输入反向电流保护
电源正常状态引脚
3mm x 3mm 14引脚TDFN封装和2.2mm x 1.37mm、5x3凸点、0.4mm间距WLP封装
工作温度范围：-40°C至125°C

应用领域

通信系统
测试设备
医疗设备
高端音频系统
高分辨率数据采集系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	600mV~5V
	输出电流	2A
	电源纹波抑制比(PSRR)	70dB@(10kHz)
	压差	100mV@(2A)

	属性	参数值
	静态电流(Iq)	1.3mA
	噪声	5.1uVrms
	特性	过流保护；PG脚；过热保护；软启动；带使能
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
