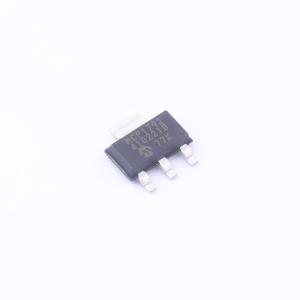

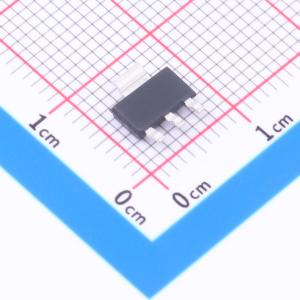

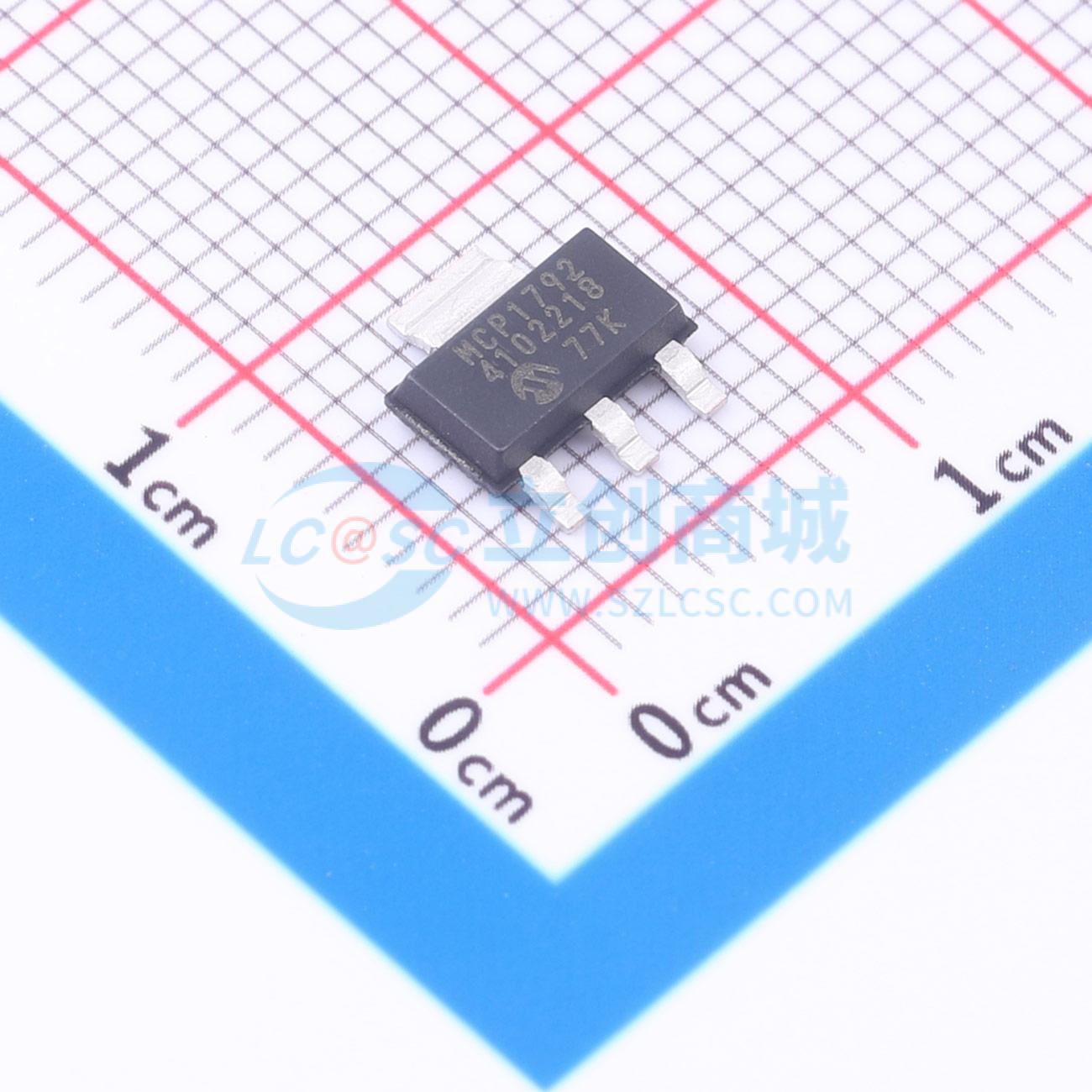

MCP1792T-4102H/DB

100mA 55V

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP1792T-4102H/DB
商品编号: C3745808
商品封装: SOT-223-3
包装方式: 编带
商品毛重: 0.232克(g)

商品参数

商品概述

MCP1792/3系列器件是高压、低压差（LDO）稳压器，能够产生100 mA的输出电流。4.5V至55V的输入电压范围使其适用于12V至48V的电源轨和高压电池组。关机时2.4V的低欠压锁定（UVLO）使其适用于汽车应用中的冷启动条件。 MCP1792/3有两种标准固定输出电压版本：3.3V和5.0V。使用2.2 μF陶瓷电容时，稳压器输出稳定。该器件通过电流折返功能防止短路事件，并通过热关断保护防止过热。 MCP1792是MCP1792/3器件系列的3引脚版本，MCP1793是5引脚版本，提供关机功能（SHDN引脚）。关机时，静态电流降至2 μA，从而降低整体功耗。该器件本身的接地电流典型值为100 μA，同时可提供100 mA的最大输出电流。

商品特性

符合AEC-Q100 0级标准，具备生产件批准程序（PPAP）能力
宽输入电压范围：4.5V至55V - 最高70V瞬态电压 - 欠压锁定（UVLO）：典型值2.7V
扩展工作温度范围：-40℃至+150℃
标准输出稳压电压（VR）：3.3V和5.0V - 典型公差±2.0%
低静态电源电流：典型值25 μA
低关机静态电源电流：典型值2 μA
输出电流能力：典型值100 mA - 短路电流折返保护 - 热关断保护：175℃
使用陶瓷输出电容稳定：2.2 μF
高电源抑制比（PSRR）：典型值 - 80 dB @ 100 Hz，典型值55dB @ 100 kHz
提供以下封装形式：3引脚SOT-223、3引脚SOT-23A、5引脚SOT-223、5引脚SOT-23

应用领域

汽车电子
微控制器偏置
电动工具、电动自行车等的高压电池组
烟雾探测器和其他报警传感器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	55V
	输出电压	-
	输出电流	100mA
	电源纹波抑制比(PSRR)	55dB@(100kHz)
	压差	400mV@(100mA)

	属性	参数值
	静态电流(Iq)	45uA
	噪声	-
	特性	带使能；过流保护；欠压锁定；过热保护
	工作温度	-40℃~+150℃@(Ta)
	输出极性	正极
	输出通道数	1
