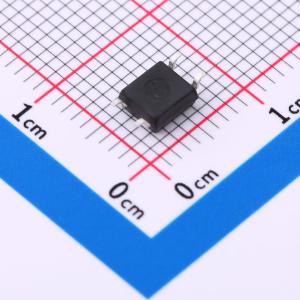

温馨提醒：图片仅供参考，商品以实物为准
ELM3052
光耦-可控硅信号输出
- 描述
- ELM3052是由一个GaAs红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ELM3052
- 商品编号
- C41371272
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | DC | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 100mA | |
| 正向压降(Vf) | 1.23V | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 3.75kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -55℃~+110℃ | |
| 端子数 | 4 | |
| 保持电流(Ih) | 0.25mA | |
| 浪涌电流 | 1A | |
| 功能特性 | - |
商品概述
该系列光耦采用高效光电转换技术与先进封装工艺，提供输入与输出之间的可靠电气隔离，支持SOP4封装形式，能够适应多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios = 5000 Vrms
- 断态输出端电压VDRM = 800,600,400,250
- 峰值重复浪涌电流ItSM = 1 A
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4 mm
- 防潮等级为1级
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- PLC与变频器
- 伺服驱动系统
- 工业机器人
- 电机正反转、加热控制、调速
- 整流、变压器保护和电网监测
- 不间断电源和电源保护设备
- 心率监测仪、X光机等设备的隔离与电路保护
