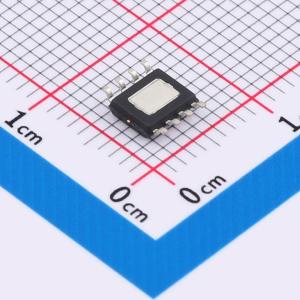

温馨提醒：图片仅供参考，商品以实物为准

FBC4066YESOP8G/TR

1000mA单节锂电池充电器芯片

描述: FBC4066是专门为一节锂离子电池或锂聚合物电池而设计的线性充电器，芯片集成功率晶体管，充电电流可以用外部电阻设定，最大持续充电电流可达1000mA，不需要另加阻流二极管和电流检测电阻。FBC4066包含一个漏极开路输出的状态指示端，用于指示正在充电或充电完成。充电时管脚CHRG输出低电平，表示充电正在进行，充电完成后CHRG脚变为高阻态。STDBY充电完成状态指示端当充电结束时，STDBY管脚处于低电平，充电完成指示灯亮。充电过程中，此灯不亮。如果电池电压低于2.9V，FBC4066用小电流对电池进行预充电。当电池电压超过2.9V时，采用恒流模式对电池充电，充电电流由PROG管脚和GND之间的电阻RPROG确定。
品牌名称: Full-Way(四方杰芯)
商品型号: FBC4066YESOP8G/TR
商品编号: C41370612
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.183912克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+85℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	1.2uA
	均衡电流	-
	接口类型	-
	功能特性	恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；过压保护；欠压锁定；涓流充电

商品概述

一款输入耐压达30V并具备输入过压保护功能的单节锂离子电池恒流/恒压线性充电器。其简洁的外部电路使其非常适合便携式设备应用，兼容USB电源和适配器电源工作。采用内部集成PMOSFET架构和防倒灌电路，无需外部隔离二极管。热反馈机制可自动调节充电电流，以在大功率操作或高温环境下限制芯片温度。充电截止电压为4.2V，充电电流可通过外部电阻设定。当充电电流降至设定值的五分之一时，自动终止充电过程。输入电源移除后，自动进入低电流睡眠状态，待机电流降至0。

商品特性

最高输入电压：30V
满充电压：4.2V
过压保护电压：7.3V
最大充电电流：1000mA
涓流/恒流/恒压三段式充电
无需MOSFET、检测电阻器和隔离二极管
智能热调节功能可实现充电速率最大化
智能再充电功能
BAT输入防反接保护
待机模式静态电流：1.2μA
C/5充电终止
充电状态指示
封装形式：ESOP8

应用领域

充电座
蓝牙耳机
GPS
手机
PDA
MP3/MP4
数码相机
Mini 音响等便携式设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~6.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
