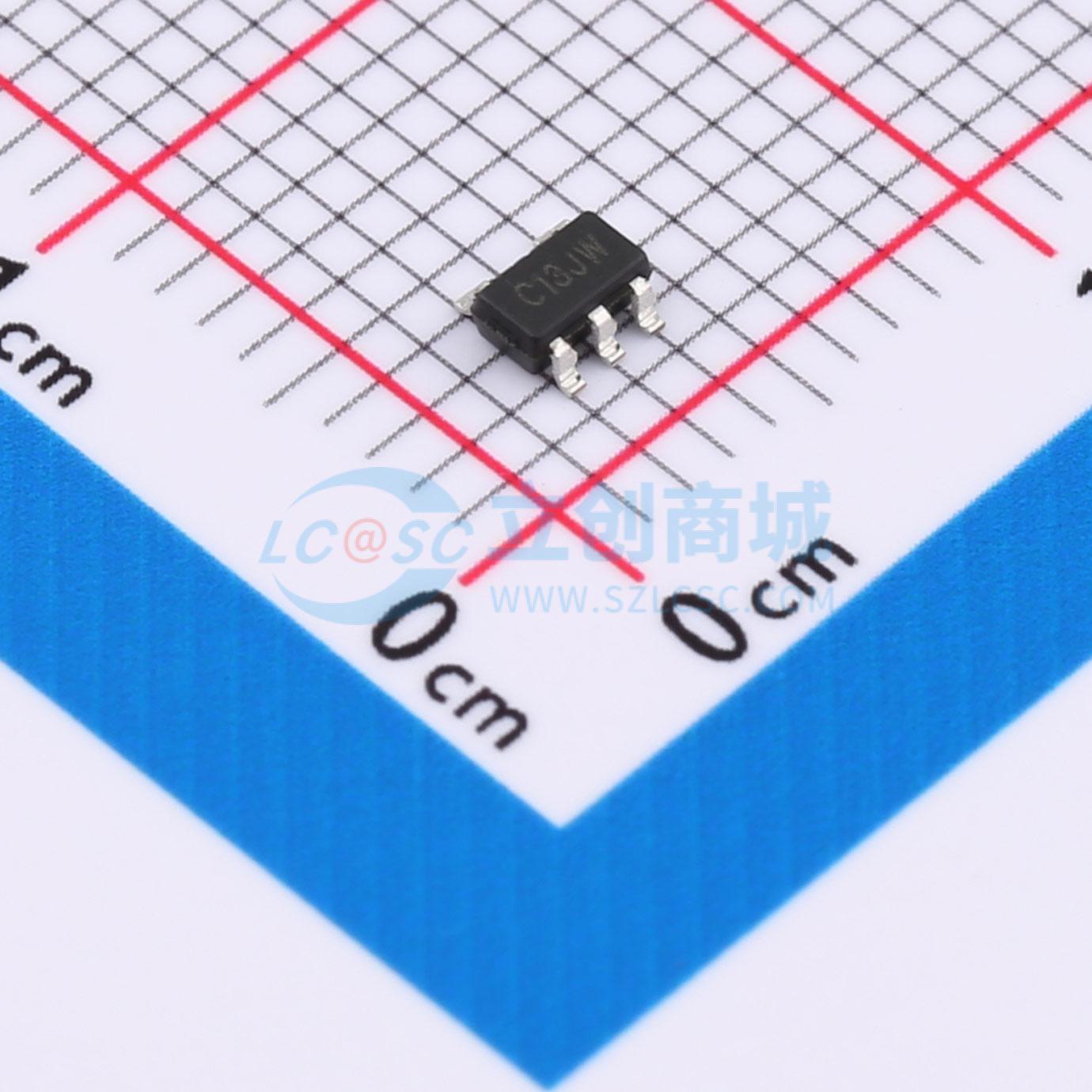

温馨提醒：图片仅供参考，商品以实物为准
SL6133XT5
SL6133XT5
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SL 6133（单路）和 SL 6233(双路)是高精度、轨对轨输入输出的运算放大器。该芯片使用了失调校正技术，因此具有非常低的失调电压（典型值2μV），而且失调电压几乎不会随着温度和时间发生变化。芯片支持单电源和双电源供电。
- 品牌名称
- Slkor(萨科微)
- 商品型号
- SL6133XT5
- 商品编号
- C41369480
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 增益带宽积(GBP) | 400kHz | |
| 输入偏置电流(Ib) | 100pA | |
| 输入失调电压(Vos) | 2uV | |
| 共模抑制比(CMRR) | 110dB | |
| 压摆率(SR) | 0.1V/us | |
| 输出电流 | 65mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 30nV/℃ | |
| 静态电流(Iq) | 18uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.3V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.15V；1.15V~2.75V | |
| 噪声密度(eN) | 48nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 100pA |
商品概述
SL 6133（单路）和 SL 6233(双路)是高精度、轨对轨输入输出的运算放大器。该芯片使用了失调校正技术，因此具有非常低的失调电压（典型值2μV），而且失调电压几乎不会随着温度和时间发生变化。芯片支持单电源和双电源供电。在单电源供电时，其电源电压的范围为+2.3V至+5.5V；双电源供电时，其电源电压的范围在±1.15V至±2.75V。SL6133的封装类型主要有SC70-5, SOT23-5, DFN-6, MSOP-8和SOP-8。SL6233封装类型主要有MSOP-8与SOP-8。并且所有封装类型的工作温度范围为-40°C至125°C。
商品特性
- 低失调电压：2μV(典型值)
- 零漂移：0.03μV/°C
- 低噪声：48nV/√Hz，0.1Hz至10Hz：噪声0.8μVₚ₋ₚ
- 高DC精度：
- 开环增益：135dB
- 电源抑制比(PSRR)：110dB
- 共模抑制比(CMRR)：110dB
- 增益带宽积：0.4MHz
- 静态电流：18μA(典型值)
- 电源电压范围：±1.15V至±2.75V
- 输入输出轨对轨
应用领域
- 桥式放大器
- 应力计
- 传感器应用
- 温度测量
- 电子称
- 医疗设备
- 电阻测温器&手持测试设备
