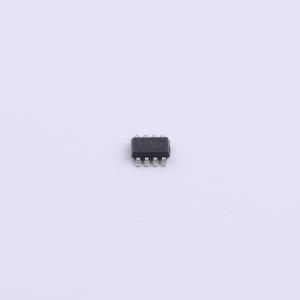

TPT1334-T8TR
故障保护高速CAN FD收发器，兼容ISO 11898物理层标准，支持CAN FD，具备多种保护功能和工作模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPT1334-T8TR
- 商品编号
- C41369236
- 商品封装
- SOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.0489克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | CAN收发器 | |
| 类型 | CAN-FD收发器 | |
| 数据速率 | 5Mbps | |
| 工作电压 | 3V~3.6V | |
| 工作电流 | 55mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 通道数 | - | |
| 静态电流 | - | |
| 功能特性 | 唤醒功能；静默模式；欠压保护；热关断保护；ESD保护；TXD占优超时；低功耗模式；总线故障保护；使能 |
商品概述
该器件是一款符合ISO 11898-2:2016物理层标准的3.3V高速CAN FD收发器，支持高达5 Mbps的数据速率。它设计用于在恶劣的电气环境和总线故障条件下提供可靠通信，适用于汽车网络和工业自动化等应用。该收发器提供多种工作模式，包括正常模式、待机模式（带唤醒功能）、静默模式和关断模式，并集成了全面的保护功能，如超过±6 kV的IEC 61000-4-2 ESD保护、±45 V总线故障保护、VCC欠压保护、TXD显性超时功能和热关断保护。其短传播延迟时间和快速环路时间确保了高性能。器件采用SOP8和SOT-23-8封装。
商品特性
- 3.3V电源供电，I/O电压范围支持2.8V至5.5V的MCU接口
- 兼容ISO 11898-2:2016物理层标准
- 支持CAN FD，数据速率高达5 Mbps
- 传播延迟时间短，环路时间快
- 共模输入电压范围：±12 V
- 工作模式包括：正常模式、带唤醒功能的待机模式（TPT1334）、静默模式（TPT1330， TPT1337）、关断模式（TPT1330， TPT1334）
- 保护特性包括：超过±6 kV的IEC 61000-4-2 ESD保护、±45 V总线故障保护、VCC欠压保护、TXD显性超时功能和总线显性超时功能、热关断保护
- 提供SOP8封装和SOT-23-8封装
应用领域
- 现场工业自动化
- 传感器
- 驱动系统
- 建筑
- 安防控制系统
