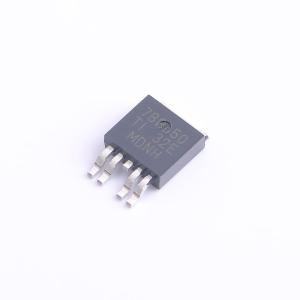

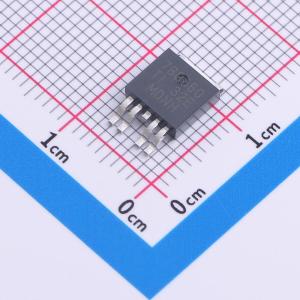

温馨提醒：图片仅供参考，商品以实物为准

TPS7B8650QKVURQ1

具有电源正常状态指示功能的汽车类 500mA、40V 超低 IQ 低压降 (LDO) 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7B86-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件在轻负载下的静态电流仅为 17μA，是为备用系统中微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开型器件供电的出色解决方案。
品牌名称: TI(德州仪器)
商品型号: TPS7B8650QKVURQ1
商品编号: C3744720
商品封装: TO-252-4
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS7B86-Q1 是一款低压降线性稳压器，专用于连接汽车应用中的电池。该器件的输入电压范围高达40V，因此可承受汽车系统可能发生的瞬变（如负载突降）。此器件在轻负载下的静态电流仅为 17μA，是为备用系统中微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开型器件供电的出色解决方案。该器件具有先进的瞬态响应，因此输出端可对负载或线路变化（例如，在冷启动条件下）作出迅速响应。此外，该器件架构新颖，可在从电压跌落恢复过程中最大限度降低输出过冲幅度。正常运行时，该器件可在整个线路、负载和温度范围内维持 ±0.85% 的直流精度。可以通过外部组件调整电源正常状态指示延迟，因此可通过配置延迟时间来适应应用特定的系统。该器件采用导热封装，因此可将热量高效传导到电路板上。

商品特性

输出电压范围：可调输出：1.2V 至 18V；固定输出：3.3V 和 5V
最大输出电流：500mA
输出电压精度：±0.85%（最大值）
出色的线路瞬态响应：冷启动时出现 ±2%VIN 偏差，±2%VOUT 偏差（VIN 压摆率 1V/µs）
提供功能安全
封装选项：5 引脚 TO-252 封装：29.7°C/W RθJA；带有散热焊盘的 8 引脚 HSOIC-8 封装：41.8°C/W RθJA

应用领域

可重新配置仪表组
车身控制模块(BCM)
常开型电池连接应用
汽车网关
远程免钥匙进入 (RKE)

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	压差	570mV@(500mA)
	静态电流(Iq)	26uA
	特性	过流保护；过热保护；欠压锁定
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
