ISL80136IBEAJZ

2.5V~12V 50mA 40V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL80136IBEAJZ
商品编号: C3744479

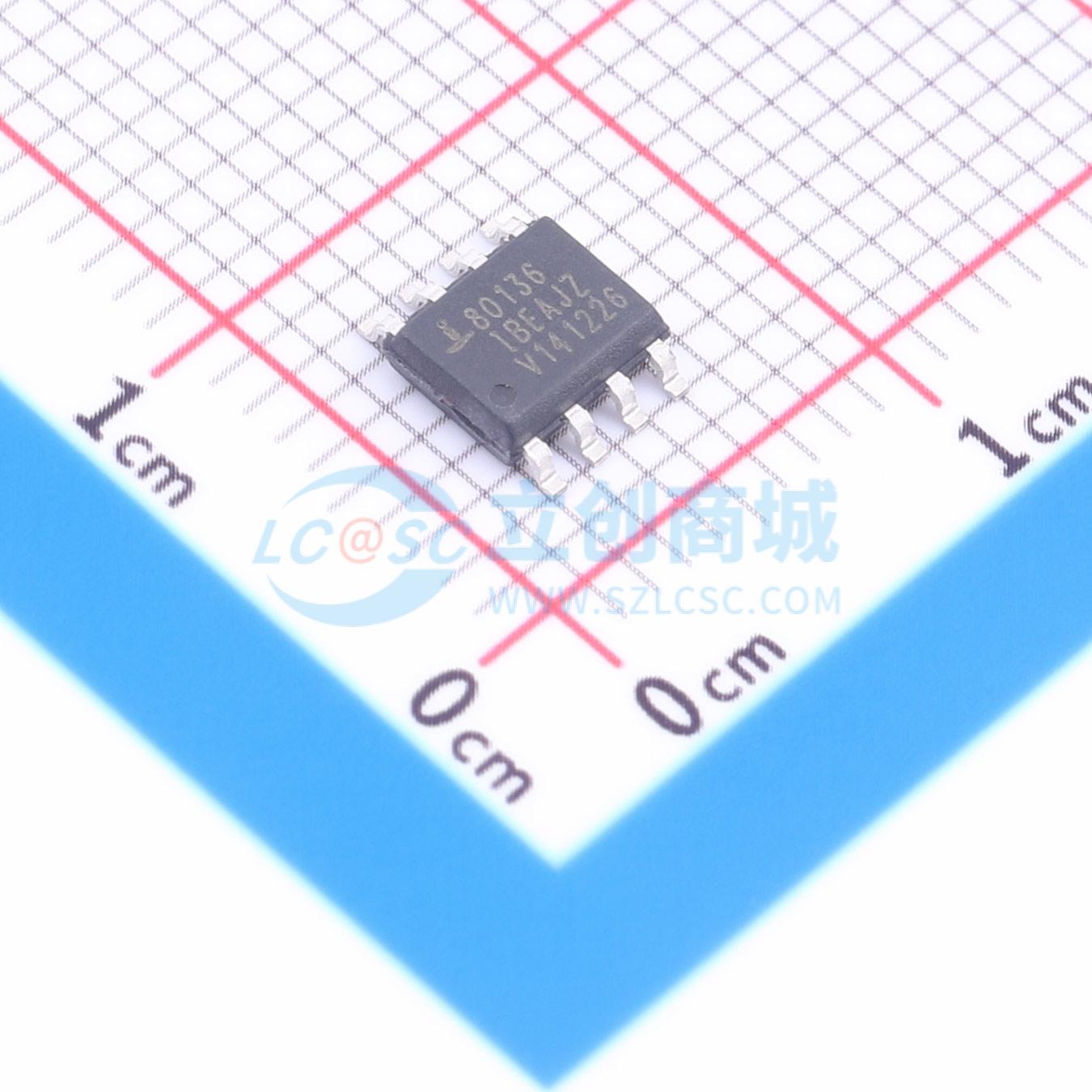

商品封装: SOIC-8-EP
包装方式: 管装
商品毛重: 0.217克(g)

商品参数

商品概述

ISL80136是一款高压、低静态电流线性稳压器，非常适合“始终开启”和“持续供电”应用。在正常工作条件下，ISL80136的输入电压范围为+6V至+40V，无负载时仅消耗18μA的静态电流。 ISL80136提供2.5V至12V的可调输出电压。它具有一个EN引脚，可用于将器件置于低静态电流关断模式，此时仅消耗1.8μA的电源电流。该器件具备过温关断和限流保护功能。 ISL80136的工作温度范围为-40°C至+125°C，采用带散热焊盘的8引脚EPSOIC封装。

商品特性

6V至40V的宽输入电压（VIN）范围
2.5V至12V的可调输出电压
确保50mA的输出电流
超低典型静态电流18μA
低典型关断电流1.8μA
±1%的精确电压基准（全温度、负载范围）
50mA时±20mV的低压差电压
低26μV RMS噪声
40V耐受逻辑电平（TTL/CMOS）使能输入
搭配10μF输出电容可稳定工作
5kV人体模型（HBM）静电放电额定值
热关断和限流保护

应用领域

工业
网络
电信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	40V
	输出电压	2.5V~12V
	输出电流	50mA
	电源纹波抑制比(PSRR)	56dB@(100Hz)
	压差	340mV@(50mA)

	属性	参数值
	静态电流(Iq)	24uA
	噪声	26uVrms
	功能特性	使能控制；热关断；过流保护
	工作温度	-40℃~+125℃@(Ta)
	输出类型	可调
	输出通道数	1
