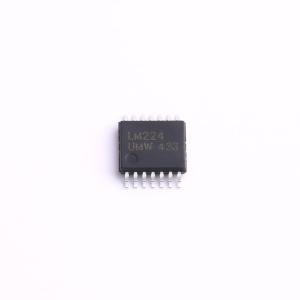

温馨提醒：图片仅供参考，商品以实物为准
LM224PT(UMW)
四通道运算放大器
- 描述
- 这些器件包含四个独立的高增益、频率补偿运算放大器，专门设计用于在宽电压范围内采用单电源或双电源供电。这些器件包含四个独立的高增益、频率补偿运算放大器，专门设计用于在宽电压范围内采用单电源供电。若两个电源之间的差值为 3 V 至 32 V（LM2902 器件为 3 V 至 26 V），且 VCC 比输入共模电压至少正 1.5 V，也可采用双电源供电
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LM224PT(UMW)
- 商品编号
- C41367194
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1.2MHz | |
| 输入失调电压(Vos) | 7mV | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 250nA | |
| 输入失调电流(Ios) | 2nA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 35nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 800uA | |
| 输出电流 | 20mA | |
| 工作温度 | -20℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
商品概述
这些器件由四个独立的高增益、频率补偿运算放大器组成，专门设计用于在宽电压范围内采用单电源或双电源供电。 这些器件由四个独立的高增益、频率补偿运算放大器组成，专门设计用于在宽电压范围内采用单电源供电。若两个电源之间的压差为 3 V 至 32 V（LM2902 器件为 3 V 至 26 V），且 VCC 比输入共模电压至少正 1.5 V，也可采用双电源供电。低电源电流消耗与电源电压的大小无关。 应用包括传感器放大器、直流放大模块，以及现在可以更轻松地在单电源电压系统中实现的所有传统运算放大器电路。例如，LM124 器件可直接由数字系统中使用的标准 5 V 电源供电，并提供所需的接口电子设备，而无需额外的 ±15 V 电源。
商品特性
- 宽电源电压范围
- 单电源：3 V 至 32 V（LM2902 为 26 V）；双电源：±1.5 V 至 ±16 V（LM2902 为 ±13 V）
- 低电源电流消耗，与电源电压无关：典型值 0.8 mA
- 共模输入电压范围包含地，允许在接地附近进行直接传感
- 低输入偏置和失调参数
- 输入失调电压：典型值 3 mV
- 输入失调电流：典型值 2 nA
- 输入偏置电流：典型值 20 nA
- 差分输入电压范围等于最大额定电源电压：32 V（LM2902 为 26 V）
- 开环差分电压放大倍数：典型值 100 V/mV
- 内部频率补偿
- 对于符合 MIL - PRF - 38535 标准的产品，除非另有说明，否则所有参数均经过测试。对于其他所有产品，生产过程不一定包括对所有参数的测试。
应用领域
- 蓝光播放器和家庭影院
- 化学和气体传感器
- DVD 刻录机和播放器
- 数字万用表：台式和系统级
- 数字万用表：手持式
- 现场变送器：温度传感器
- 电机控制：交流感应电机、有刷直流电机、无刷直流电机、高压电机、低压电机、永磁电机和步进电机
- 示波器
- 电视：液晶和数字电视
- 使用 Modbus 的温度传感器或控制器
- 秤
