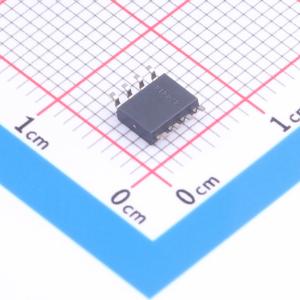

温馨提醒：图片仅供参考，商品以实物为准

TPS77525DR

2.5V 500mA 10V

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS77525DR
商品编号: C3744297
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.45克(g)

商品参数

商品概述

TPS775xx和TPS776xx器件旨在实现快速瞬态响应，并能与10μF低ESR电容保持稳定。这种组合以合理的成本提供了高性能。由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS77x33，在输出电流为500mA时，典型压差为169mV），且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，因此静态电流非常低，且与输出负载无关（在0mA至500mA的全输出电流范围内，典型值为85μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该LDO系列还具备睡眠模式；向EN（使能）引脚施加TTL高电平信号可关闭稳压器，在TJ = +25°C时将静态电流降至1μA。

商品特性

带200ms延迟的开漏上电复位（TPS775xx）；开漏电源正常指示（TPS776xx）
500mA低压差稳压器，提供固定输出和可调版本；在500mA时压差低至169mV（典型值，TPS77x33）
超低典型静态电流85μA
快速瞬态响应；固定输出版本在规定条件下容差为2%
8引脚SOIC和20引脚TSSOP PowerPAD（PWP）封装
热关断保护

应用领域

FPGA电源
DSP内核和I/O电压

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	10V
	输出电压	2.5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	60dB@(100Hz)
	压差	-

	属性	参数值
	静态电流(Iq)	85uA
	噪声	-
	功能特性	使能控制；复位功能；过流保护；热关断
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1
