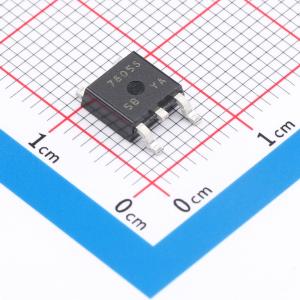

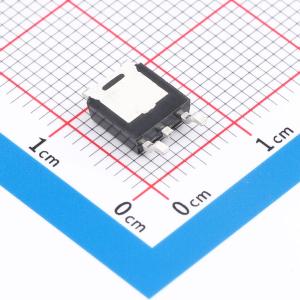

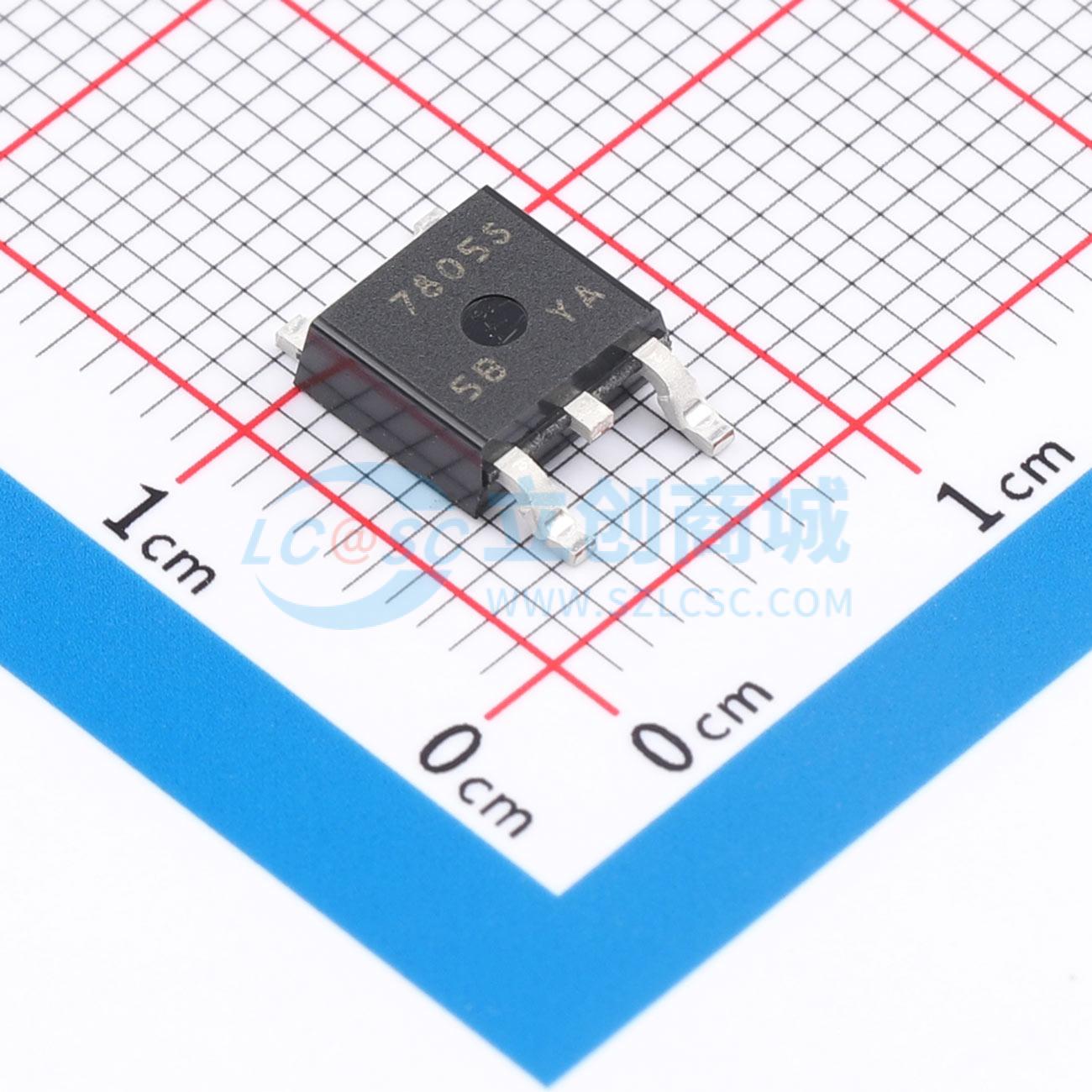

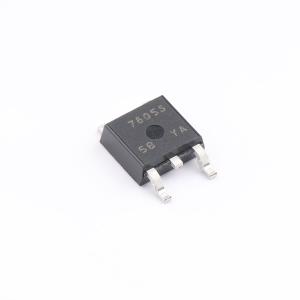

NJM7805SDL1-TE1
5V 1.5A 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NJM7800S 是一款输出电流为 1.5A 的三端正电压稳压器。与传统的 NJM7800 相比，它有所改进，包括输出电压精度、工作温度范围和多层陶瓷电容器（MLCC）兼容性。
- 品牌名称
- Nisshinbo
- 商品型号
- NJM7805SDL1-TE1
- 商品编号
- C3743975
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 78dB@(120Hz) | |
| 压差 | 2.2V@(1.5A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4.2mA | |
| 噪声 | 45uVrms | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
