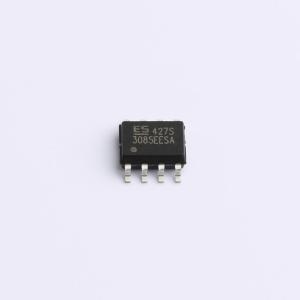

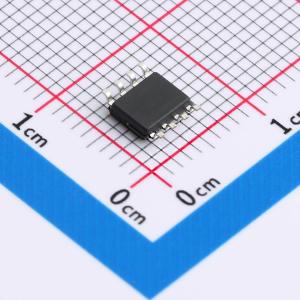

温馨提醒：图片仅供参考，商品以实物为准

BL3085(I47)

BL3085(I47) RS-485/RS422收发器

描述: 4.5V~5.5V宽电源供电，总线端口ESD保护能力HBM达到15kV以上，总线耐压范围达到±15V，半双工，低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。
品牌名称: ElecSuper(静芯)
商品型号: BL3085(I47)
商品编号: C41365341
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1858克(g)

商品参数

商品概述

BL3085(I47)是一款4.5V~5.5V宽电源供电、总线端口ESD保护能力HBM达到15kV以上、总线耐压范围达到±15V、半双工、低功耗，功能完全满足TIA/EIA-485标准要求的RS-485收发器。BL3085(I47)包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。BL3085(I47)具有1/8负载，允许256个BL3085(I47)收发器并接在同一通信总线上。可实现高达2.5Mbps的无差错数据传输。BL3085(I47)工作电压范围为3.0~5.5V，具备失效安全（fail-safe）、限流保护、过压保护等功能。

商品特性

4.5V~5.5V宽电源范围，半双工
总线端口ESD保护能力HBM达到15kV以上
总线容错耐压达到±15V
1/8单位负载，允许最多256个器件连接到总线
驱动器短路输出保护
接收器开路失效保护
具有较强的抗噪能力
集成的瞬变电压抵制功能
在电噪声环境中的数据传输速率可达到2.5Mbps
提供小外型DFN3*3-8，MSOP8/VSSOP8封装

应用领域

总线式组网
手拉手式组网
总线端口防护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	收发器
	驱动器数	1
	接收器数	1
	工作电压	3V~5.5V

	属性	参数值
	数据速率	2.5Mbps
	节点数	256
	静电保护	±15kV
	工作温度	-40℃~+125℃
	通讯模式	半双工
