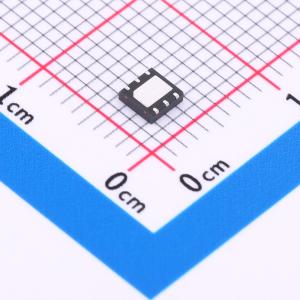

温馨提醒：图片仅供参考，商品以实物为准
LD49100PURY
1 A, 低静态电流、低噪声电压调节器带软启动功能——汽车级产品
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有软启动功能的 1 A、低静态电流、低噪声稳压器 - 汽车级
- 品牌名称
- ST(意法半导体)
- 商品型号
- LD49100PURY
- 商品编号
- C3743808
- 商品封装
- DFN-6(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 800mV~4.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 70dB@(1kHz) | |
| 压差 | 400mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 30uVrms | |
| 特性 | 带使能；软启动；过流保护；PG脚；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LD49100可提供最高1 A的电流，输入电压范围为1.5 V至5.5 V，典型压差为200 mV。该器件在输入和输出端使用陶瓷电容时能保持稳定。 超低的压差、低静态电流和低噪声特性使其适用于广泛的汽车应用。低频时电源抑制比为70 dB，在10 kHz时开始下降。使能逻辑控制功能可将LD49100置于关断模式，使总电流消耗低于1 μA。 该器件具有精确的电源正常指示功能，有助于监控和实现时序控制。内部1 ms软启动电路可降低浪涌电流。 该器件具备短路恒流限制和热保护功能。LD49100有符合AEC-Q100 1级标准的版本，采用小型6引脚DFN6（3×3 mm）可焊侧翼封装。
商品特性
- DFN6（3x3）可焊侧翼
- 符合AEC-Q100标准
- 温度范围：-40 °C至125 °C
- 输入电压1.5至5.5 V
- 1 A负载时典型超低压差200 mV
- 无负载时典型静态电流极低，为20 μA；1 A负载时典型值为200 μA；关断模式下最大为1 μA
- 无需旁路电容时噪声极低（VOUT = 0.8 V时为30 μV RMS）
- 25 °C时输出电压容差：± 2.0%
- 保证输出电流为1 A
- 可按需提供宽范围输出电压：0.8 V至4.5 V，步进为100 mV，且可从0.8 V开始调节
- 逻辑控制电子关断
- 电源正常指示功能
- 使用陶瓷电容C0UT = 1 μF时稳定
- 内部电流和热限制
- 采用带可焊侧翼的DFN6（3×3 mm）封装
应用领域
- 信息娱乐系统和仪表盘
- 高级驾驶辅助系统（ADAS）
- 远程信息处理系统
- 车身电子系统
