9折

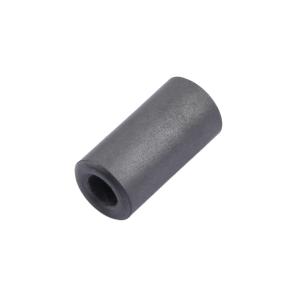

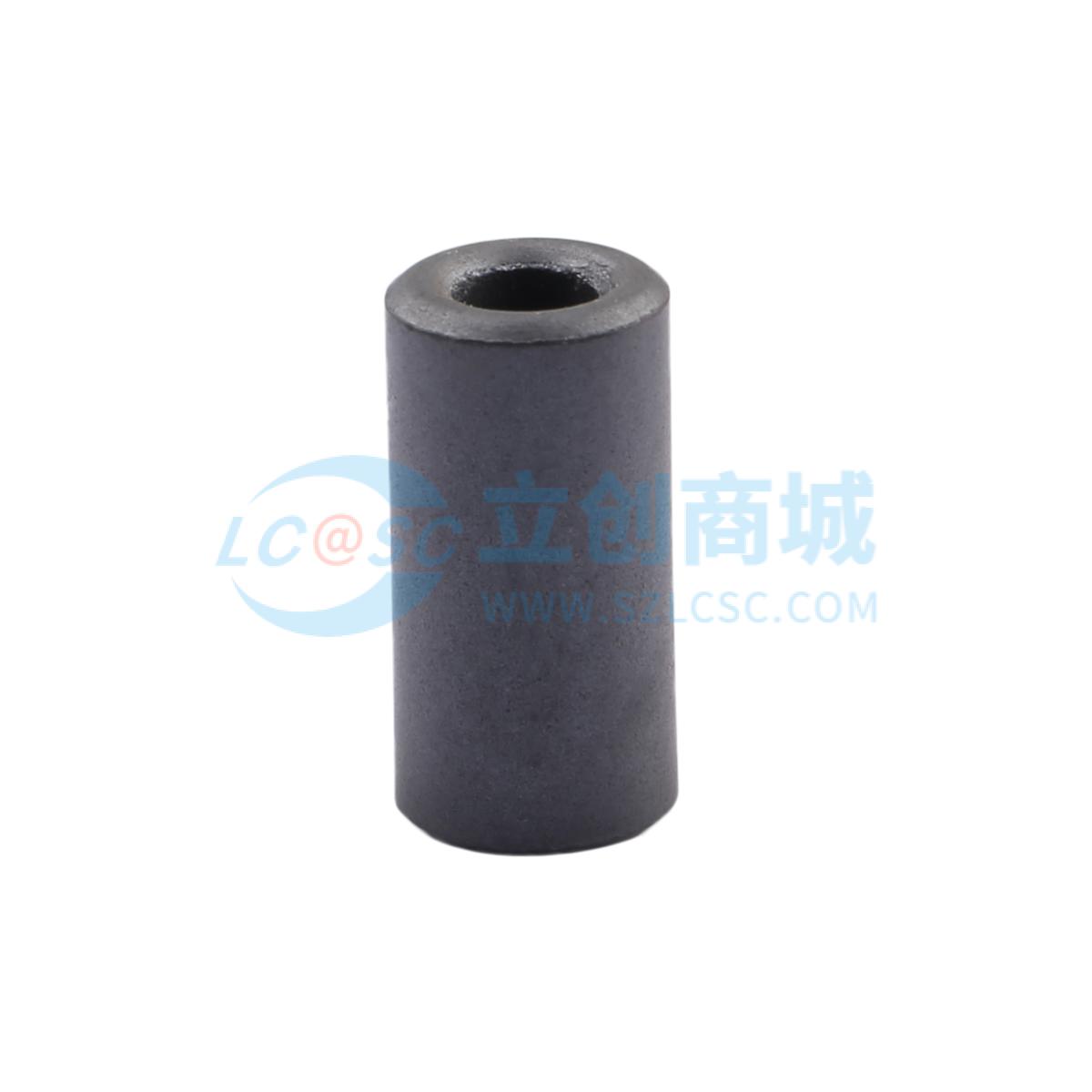

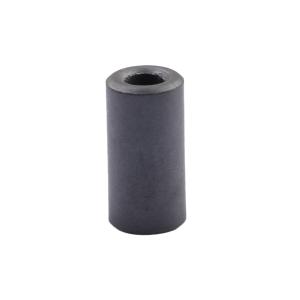

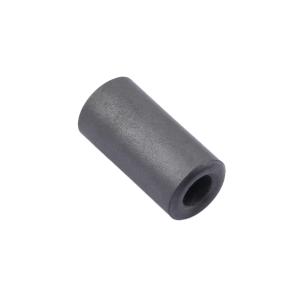

canfeng(灿峰) 钳位滤波器 铁氧体镍锌 RH类磁环 F2 RH10*20*5
- 工业品
价格：￥0.46233
原价：￥ 0.5137
70+￥0.43533￥0.4837
1344+￥0.36783￥0.4087
6720+￥0.35433￥0.3937
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-10x20x5
- 商品编号
- C41361841
- 商品毛重
5.261161克(g)
外径
高度
内径
广东仓756
购买数量
个
(224个/托盘，最小起订量7个，递增量：7)
总价金额：
￥0.00近期成交2单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 10 |
| 高度/mm | 20 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 5 |
| 25MHZ | 50 |
| 100MHZ | 120 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质与环保：采用镍锌铁氧体（F2型号），符合RoHS环保标准，安全无有害物质
2
尺寸精度：标准尺寸为10×20×5mm（A=10±0.5mm，B=20±0.5mm，C=5±0.5mm），加工精度高，适配性强
3
电气性能优异：在50KHZ频率下阻抗≥25Ω，120KHZ频率下阻抗≥100Ω，有效抑制电磁干扰；初始磁导率650±20%，居里温度＞110℃，电阻率＞10^5Ω·m，稳定性好
4
外观质量严格：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm，确保产品外观规整
5
使用频率范围广：适配0.1-1.5MHZ频率区间，满足多种电磁兼容场景需求
使用场景 APPLICATIONS
1
电子设备电磁兼容优化：电源适配器、充电器、开关电源等设备的线缆干扰抑制
2
通讯设备：路由器、交换机、调制解调器等通讯产品的信号线缆抗干扰
3
工业控制设备：PLC、传感器、伺服驱动器等工业设备的线缆电磁干扰过滤
4
消费电子：音响、电视、电脑周边设备（如鼠标、键盘线缆）的EMI抑制
5
汽车电子：车载导航、音响系统、OBD设备等线缆的干扰屏蔽
注意事项 PRECAUTIONS
1
安装注意：安装时应将线缆紧密绕在磁环上，确保充分接触以达到最佳滤波效果；避免过度拉伸或弯折磁环，防止破损
2
环境要求：使用环境温度≤110℃（居里温度以下），避免高温导致磁导率下降；远离潮湿、腐蚀性环境
3
存储条件：存储于干燥、通风、阴凉处，远离酸碱物质，避免阳光直射
4
外观检查：使用前检查磁环是否有裂纹、毛刺等缺陷，有缺陷请勿使用
5
适配线缆：选择直径适配磁环内径的线缆，避免过粗无法穿过或过细接触不紧密
