9折

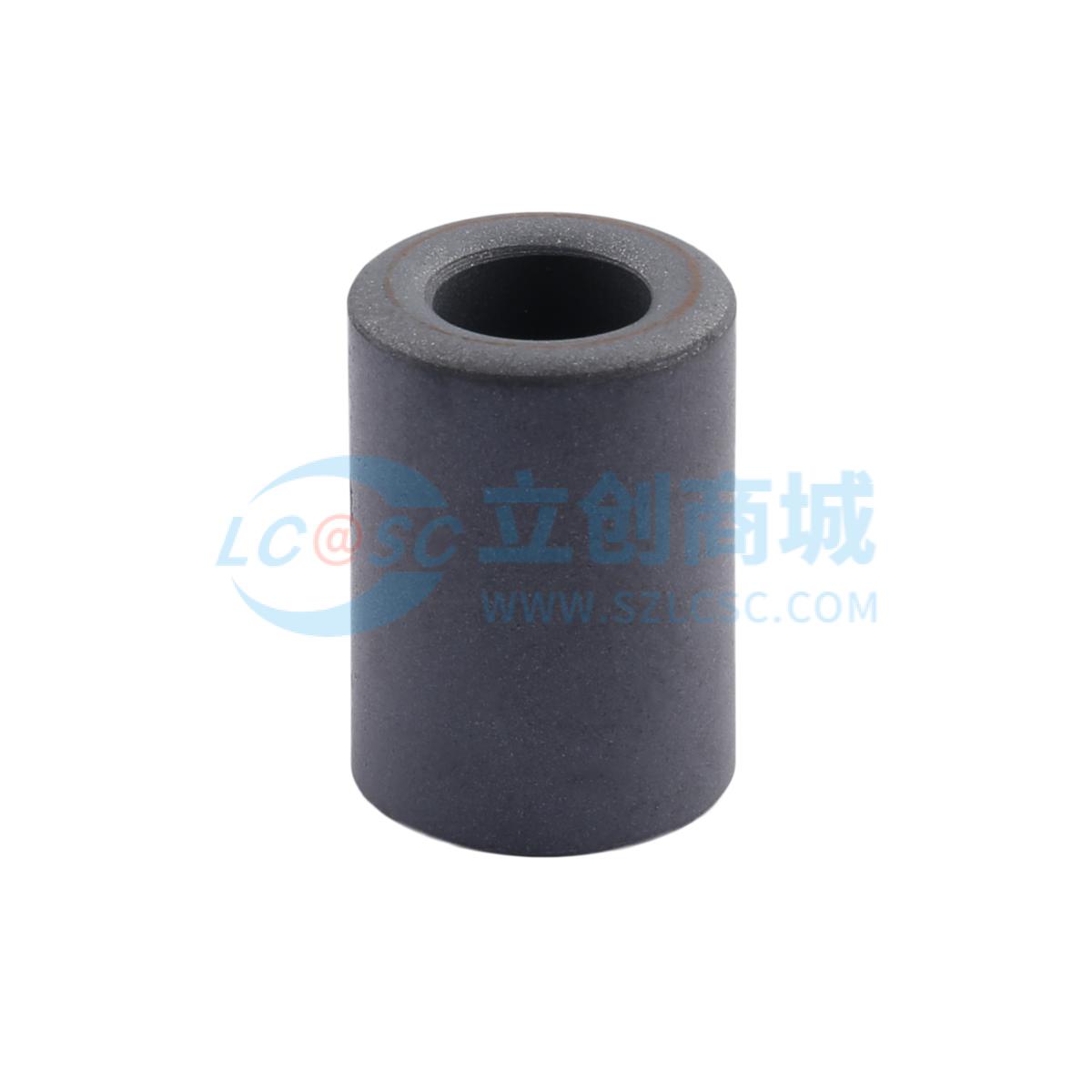

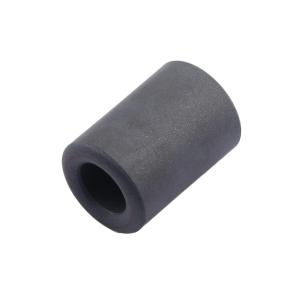

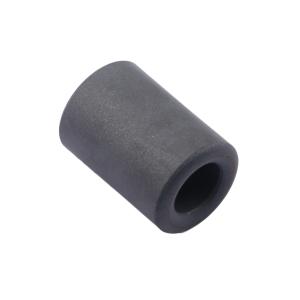

canfeng(灿峰) 钳位滤波器 铁氧体镍锌 RH类磁环 F2-CP RH20.8*30*11.6
- 工业品
价格：￥3.366
原价：￥ 3.74
10+￥3.168￥3.52
180+￥2.673￥2.97
900+￥2.574￥2.86
- 品牌名称
- canfeng(灿峰)
- 商品型号
- CRH-20.8x30x11.6
- 商品编号
- C41361839
- 商品毛重
33克(g)
- 材质 F2
- 外径/mm 20.8
广东仓364
购买数量
个
(90个/托盘，最小起订量1个，递增量：1)
总价金额：
￥0.00近期成交5单
- 商品参数
- 商品详情
- 规格书
商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | RH类磁环 |
| 材质 | F2 |
| 外径/mm | 20.8 |
| 高度/mm | 30 |
| 属性 | 参数值 |
|---|---|
| 内径/mm | 11.6 |
| 25MHZ | 90 |
| 100MHZ | 170 |
| 颜色 | 黑色 |
商品详情
产品特点 FEATURES
1
材质为镍锌铁氧体F2，初始磁导率650±20%，居里温度>140℃，符合RoHS合规要求
2
外形尺寸精准：A=20.80±0.6mm、B=30.00±0.8mm、C=11.16±0.6mm，加工误差控制严格
3
电气性能稳定：在21-80MHz频段阻抗Z3≥75ΩMIN，22-170MHz频段阻抗Z4≥100ΩMIN，能有效抑制电磁干扰
4
外观质量严控：一处缺陷面积≤1mm²，总缺陷面积≤2mm²，缺陷深度≤0.4mm，毛刺长度≤0.2mm
5
包装规范：内包装用泡塑盒，外包装用纸箱，每箱附合格标签（含品名、数量、批号、检验员信息）
使用场景 APPLICATIONS
1
通信设备领域：用于路由器、交换机等网络设备的电源线或信号线，抑制高频电磁干扰
2
消费电子领域：手机充电器、笔记本电源适配器的线缆上，减少电磁辐射对周边设备的影响
3
工业控制领域：PLC、传感器等工业设备的连接线路，提升系统抗干扰能力
4
汽车电子领域：车载导航、音响系统的线缆，降低车内电子设备间的信号干扰
5
医疗设备领域：监护仪、超声设备等精密仪器的线缆，保证设备信号传输稳定
注意事项 PRECAUTIONS
1
安装时需确保磁环紧密贴合线缆，避免松动导致滤波效果下降
2
避免对磁环施加剧烈冲击或挤压，防止磁环破裂影响性能
3
存储环境需保持干燥通风，温度范围控制在-40℃至125℃之间，避免长期暴露在潮湿或高温环境
4
使用时需注意工作温度不超过居里温度（>140℃），防止磁导率下降
5
安装过程中禁止用尖锐工具划伤磁环表面，以免破坏绝缘层
6
运输过程中需采用防震包装，防止磁环在搬运中受损
