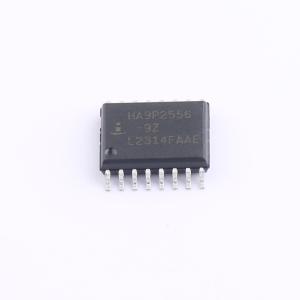

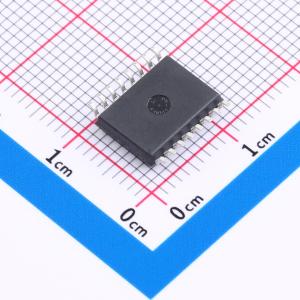

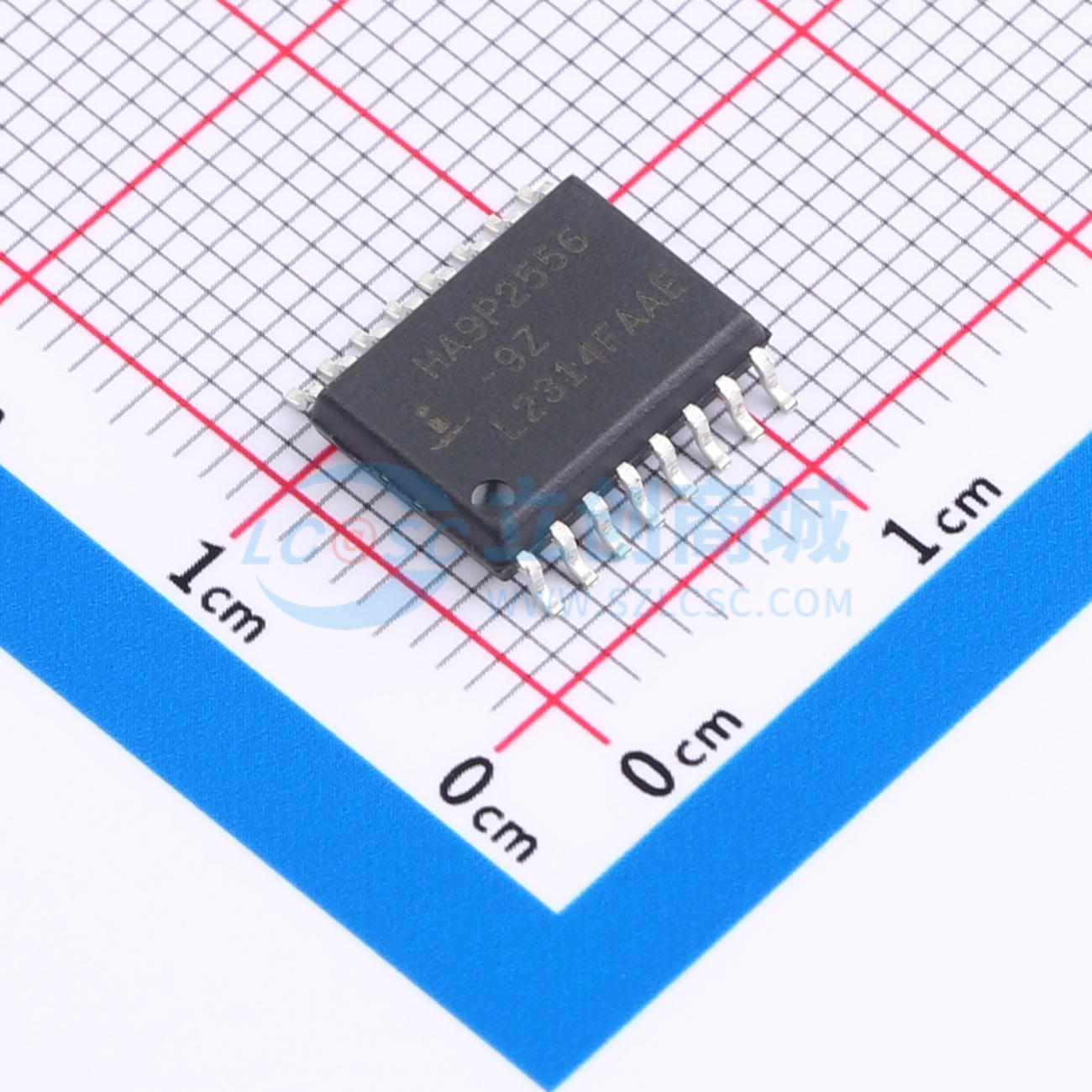

HA9P2556-9Z

HA-2556 是一种单片高速四象限模拟乘法器，采用 Intersil 介质隔离高频工艺制造。电压输出简化了许多设计，消除了电流输出乘法器所需的电流到电压转换阶段。HA-2556 提供 450 V/µs 的摆率，并保持 X 通道和 Y 通道分别为 52 MHz 和 57 MHz 的带宽，使其成为视频系统中使用的理想部件。其在精密视频应用中的适用性进一步体现在 Y 通道在 5.0 MHz 时的 0.1 dB 增益平坦度、1.5% 的乘法误差、-50 dB 的馈通以及具有 8 µA 偏置电流的差分输入。HA-2556 还具有低差分增益（0.1%）和相位（0.1°）误差。HA-2556 非常适合用于 AGC 电路以及声纳、雷达和医疗成像设备中的混频器应用。HA-2556 不仅限于乘法应用；还可以实现倍频、功率检测以及其他许多配置。

• 高速电压输出 . . . . . . . 450V/µs
• 低乘法误差 . . . . . . .1.5%
• 输入偏置电流 . . . . . .8µA
• 5MHz 串扰 . . . . . -50dB
• 宽 Y 通道带宽 . . . 57MHz
• 宽 X 通道带宽 . . . . . 52MHz
• VY 0.1dB 增益平坦度 . . . . 5.0MHz
• 无铅 (RoHS 合规)

• 医学影像显示器
• 视频混合器
• 声纳自动增益控制处理器
• 雷达信号调理
• 电压控制放大器
• 矢量发生器
