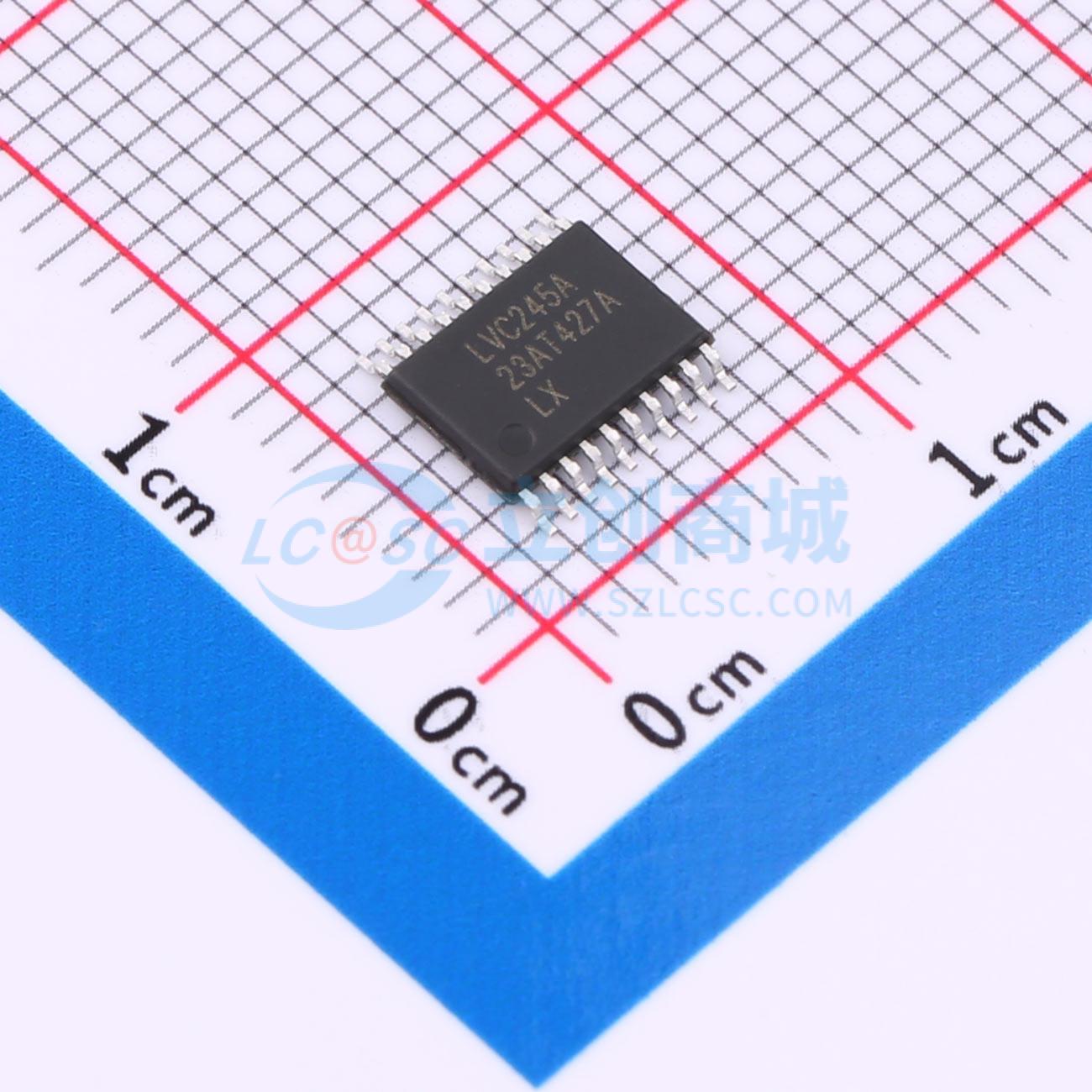

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC245APWR(LX)
集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC245是一款具有三态输出的八通道总线收发器
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LVC245APWR(LX)
- 商品编号
- C41361216
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.1985克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 双向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 2.9ns@3.3V,50pF |
商品概述
SN74LVC245是8路收发器，在发送和接收方向均具有同相三态总线兼容输出。该电路具有易于级联的输出使能输入（OE）和用于方向控制的发送/接收输入（DIR）。OE控制输出，以便有效隔离总线。 输入可由3.3V或5V器件驱动。失能时，最高可将5.5V施加到输出。这些功能允许在3.3V和5V混合应用中使用这些设备。
商品特性
- 与5V逻辑接口的5V耐压输入/输出
- 具有较宽的电源电压范围为：1.2V~5.5V
- CMOS低功耗
- 与TTL电平直接接口
- 输入能通过高达5.5V的电压
- VCC = 0V时为高阻抗
