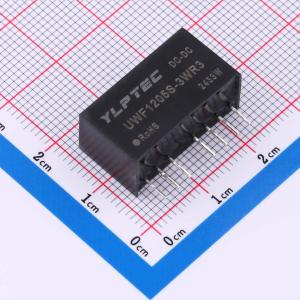

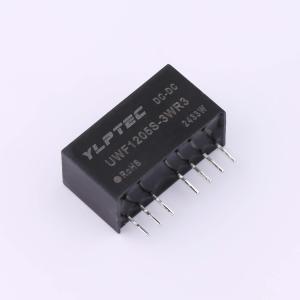

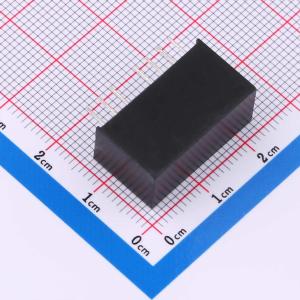

温馨提醒：图片仅供参考，商品以实物为准
UWF1205S-3WR3
DCDC隔离电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UWE_S-3WR3 & UWF_S-3WR3系列产品是 8:1 输入，DC-DC 常规电压输出的隔离3W产品.该产品为较小体积SIP-8的塑料引脚封装，较高的效率，满足 –40℃ to +85℃ 工作温度，并且具有远程遥控和可持续短路保护功能。较小的尺寸和优良的成本设计，使得该变换器成为在通信设备、仪器仪表和工业电子应用中的理想解决方案.
- 品牌名称
- YLPTEC(易川)
- 商品型号
- UWF1205S-3WR3
- 商品编号
- C41355411
- 商品封装
- SIP,22x9.5mm
- 包装方式
- 管装
- 商品毛重
- 5.708182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 输出功率 | 6W | |
| 工作电压(Vin) | 4.5V~36V | |
| 转换效率 | 78% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 600mA | |
| 最大容性负载 | 2200uF |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 3kV | |
| 特性 | 短路保护 | |
| 工作温度 | -40℃~+85℃ | |
| 开关频率 | 300kHz | |
| 纹波噪声 | 100mVp-p | |
| 长度 | 22mm | |
| 宽度 | 9.5mm | |
| 高度 | 12mm |
商品特性
- 超小型SIP封装
- 超宽输入电压范围：8:1
- 工作温度范围：-40°C to +85°C
- 隔离电压3000VDC
- 低纹波噪声
- 短路保护(自恢复）
- 输出可关断
- 3W，超宽电压输入，隔离稳压正负双路/单路输出DC/DC模块电源
- 较高的效率
- 具有远程遥控功能
- 较小的尺寸和优良的成本设计
应用领域
- 通信设备
- 仪器仪表
- 工业电子
