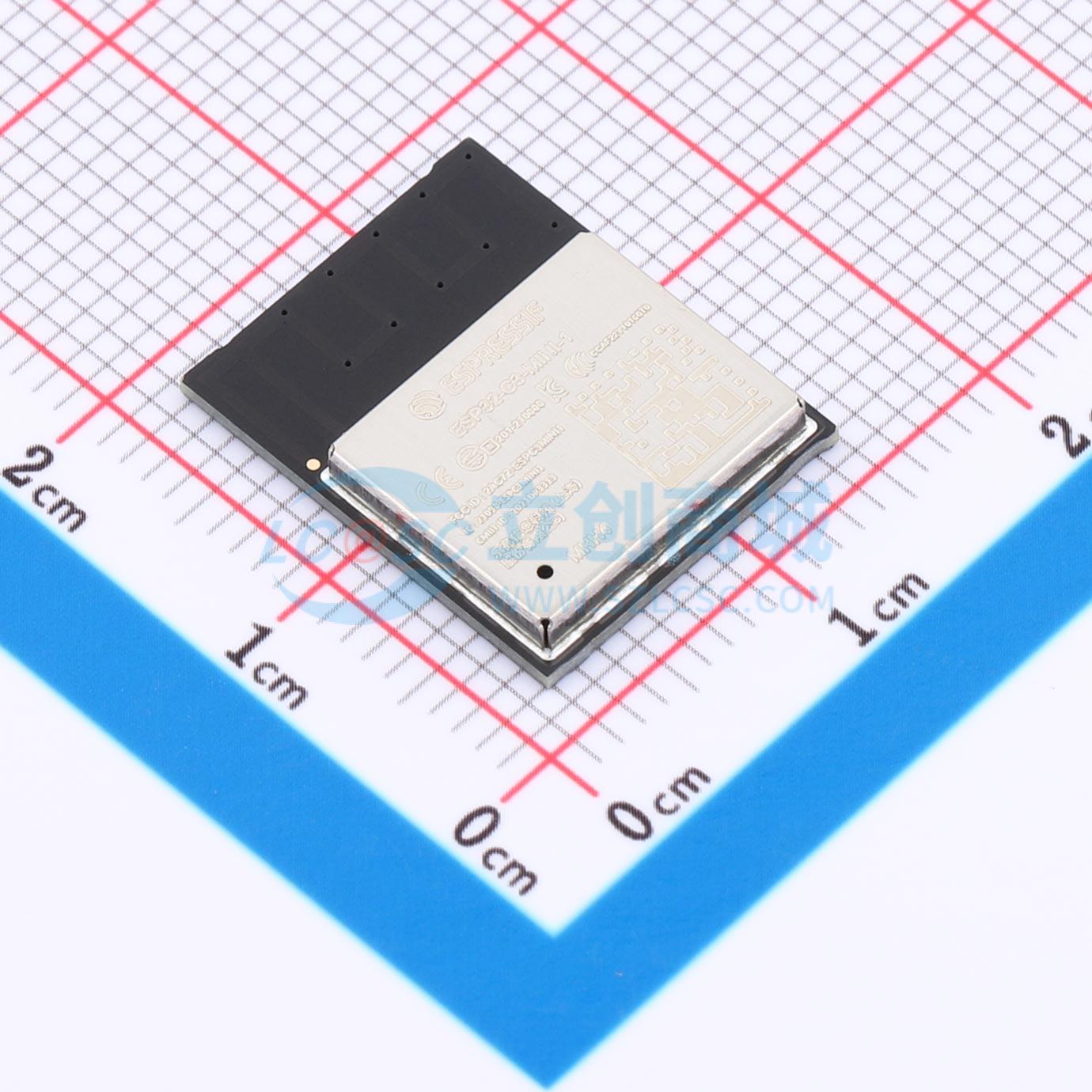

温馨提醒：图片仅供参考，商品以实物为准
ESP32-C3-MINI-1-H4X
不带固件 支持2.4GHz Wi-Fi和蓝牙5的小尺寸模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESP32-C3-MINI-1 和ESP32-C3-MINI-1U 是通用型Wi-Fi 和低功耗蓝牙(Bluetooth LE) 模组，体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-C3-MINI-1-H4X
- 商品编号
- C41349510
- 商品封装
- SMD,16.6x13.2mm
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-C3FH4 | |
| 接口类型 | I2C；GPIO；UART；SPI；USB；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 | |
| 发射功率 | 20.5dBm |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 接收电流 | 82mA | |
| 发送电流 | 350mA | |
| 接收灵敏度 | -104dBm | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 集成蓝牙功能 |
商品概述
ESP32-C3-MINI-1和ESP32-C3-MINI-1U是通用型Wi-Fi和低功耗蓝牙模组，体积小，具有丰富的外设接口，可用于智能家居、工业自动化、医疗保健、消费电子产品等领域。
商品特性
- 内置ESP32-C3FH4或ESP32-C3FN4芯片，RISC-V 32位单核微处理器，主频最高160MHz，384KB ROM，400KB SRAM，8KB RTC SRAM，4MB合封flash
- 支持IEEE 802.11b/g/n协议，工作频率2412~2484MHz，支持20MHz和40MHz频宽，1T1R模式，数据速率高达150Mbps，支持WMM、帧聚合、立即块确认、分片和重组、TXOP、Beacon自动监测、4x虚拟Wi-Fi接口，支持Station、SoftAP、Station+SoftAP和混杂模式，802.11mc FTM
- 低功耗蓝牙5，蓝牙Mesh，速率支持125Kbps、500Kbps、1Mbps、2Mbps，广播扩展，多广播，信道选择，Wi-Fi与蓝牙共存
- 外设包括GPIO、SPI、UART、I2C、I2S、红外遥控、LED PWM控制器、通用DMA控制器、TWAI控制器（兼容CAN 2.0）、USB串口/JTAG控制器、温度传感器、SAR ADC、通用定时器、看门狗定时器
- 40MHz集成晶振
- 天线选型：板载PCB天线（ESP32-C3-MINI-1）或通过连接器连接外部天线（ESP32-C3-MINI-1U）
- 工作电压3.0~3.6V，工作环境温度：-40~85°C版和-40~105°C版
- 测试包括HTOL、HTSL、uHAST、TCT、ESD、Latch-up
- RF认证
应用领域
- 智能家居
- 工业自动化
- 医疗保健
- 消费电子产品
- 智慧农业
