商品概述

CD4051是一款8通道模拟多路复用器/解复用器，具有三个地址输入（S1至S3）、一个低电平有效使能输入（E）、八个独立输入/输出（Y0至Y7）和一个公共输入/输出（Z）。该器件包含八个双向模拟开关，每个开关的一侧连接到一个独立输入/输出（Y0至Y7），另一侧连接到公共输入/输出（Z）。当E为低电平时，通过S1至S3选择八个开关中的一个（低阻抗导通状态）。当E为高电平时，所有开关均处于高阻抗关断状态，与S1至S3无关。如果需要先断后通，则必须使用使能输入。

VDD和VSS是数字控制输入（S1至S3和E）的电源电压连接端。VDD至VSS的电压范围为3V至9V。模拟输入/输出（Y0至Y7和Z）的电压摆幅可在正极限VDD和负极限VEE之间。VDD - VEE不得超过9V。未使用的输入必须连接到VDD、VSS或其他输入。若作为数字多路复用器/解复用器使用，VEE连接到VSS（通常为地）。VEE和VSS是开关的电源电压连接端。

商品特性

宽电源电压范围：3V至9V
全静态工作
5V和9V参数额定值
标准化对称输出特性
工作温度范围：-40 ℃至+125 ℃
封装信息：DIP16/SOP16/TSSOP16

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	-
	工作电压	3V~9V；-6V~0V

	属性	参数值
	导通电阻(Ron)	350Ω
	工作温度	-40℃~+125℃
	带宽	40MHz
	传播延迟(tpd)	5ns

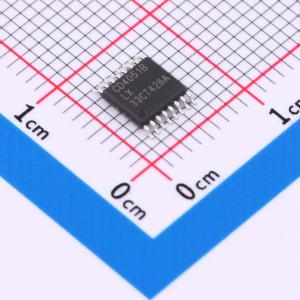

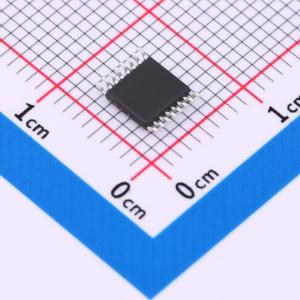

CD4051BPW(LX)
