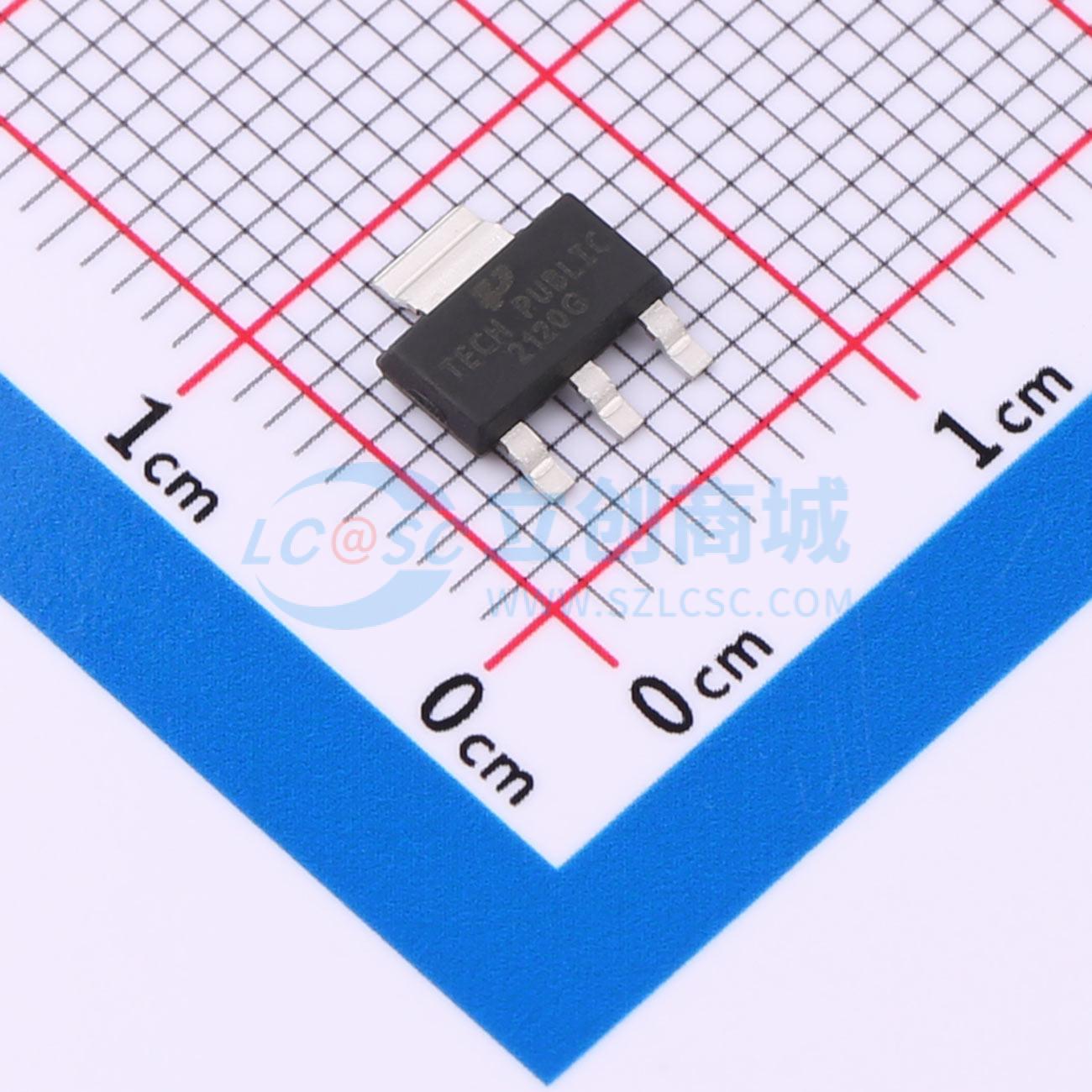

温馨提醒：图片仅供参考，商品以实物为准
ZVN2120GTA-TP
耐压:200V 电流:1A
- 描述
- 这款增强型MOSFET,具备卓越的低导通电阻和快速开关性能，广泛应用于充电设备、电源管理及高效率电子系统中，提供高效稳定的功率转换与控制功能。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ZVN2120GTA-TP
- 商品编号
- C41348308
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.2204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 200V | |
| 连续漏极电流(Id) | 1A | |
| 导通电阻(RDS(on)) | 1.35Ω@10V | |
| 耗散功率(Pd) | 2.1W | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 3.2nC@5V | |
| 输入电容(Ciss) | 148pF | |
| 反向传输电容(Crss) | 11.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 42.7pF |
商品特性
- 漏源电压（VDS）= -30V，漏极电流（ID）= -50A
- 栅源电压（VGS）= -10V时，导通电阻（RDS(ON)）为8.0mΩ
- 典型值：栅源电压（VGS）= -4.5V时，导通电阻（RDS(ON)）为18mΩ
应用领域
- 负载/电源开关
- 接口开关
- 逻辑电平转换
