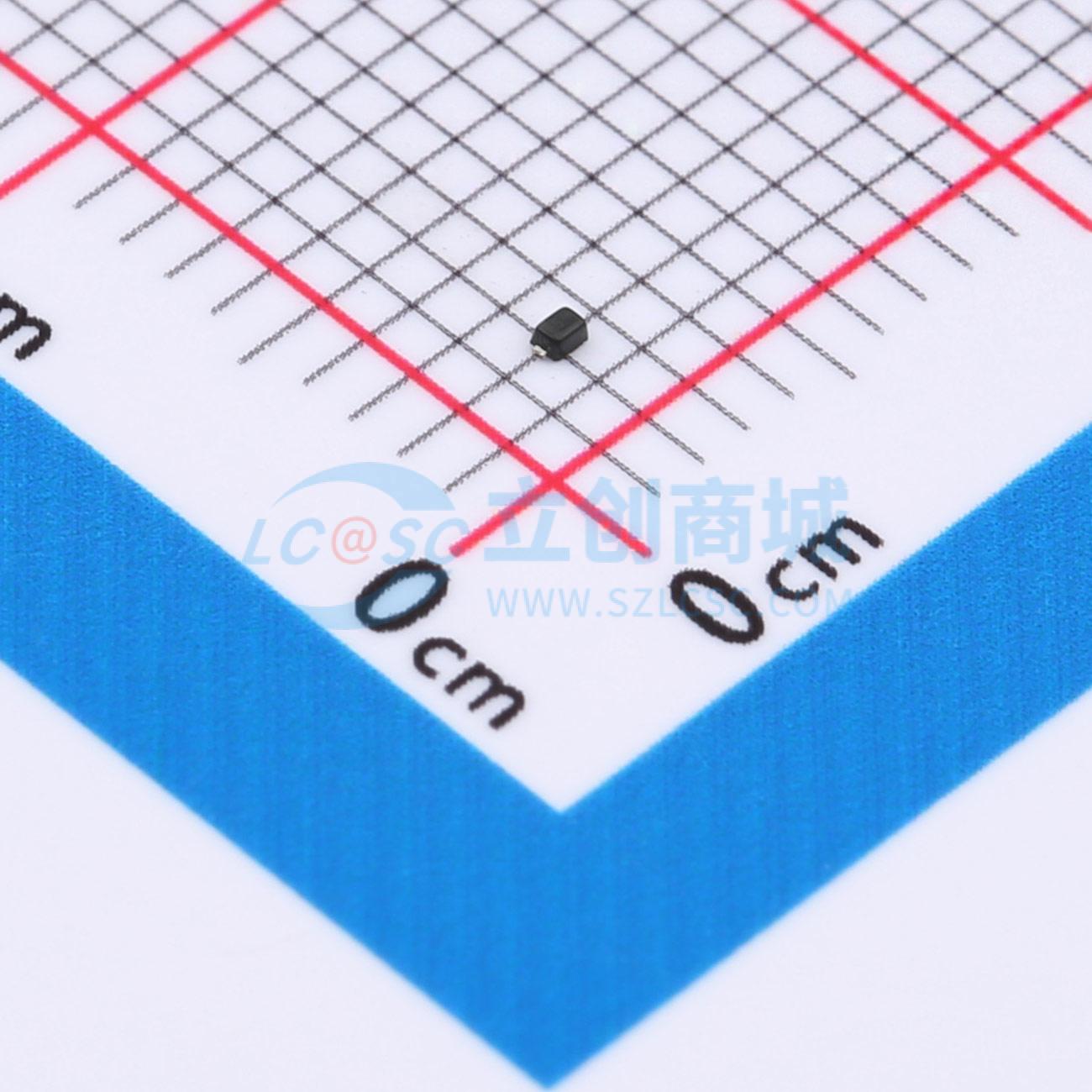

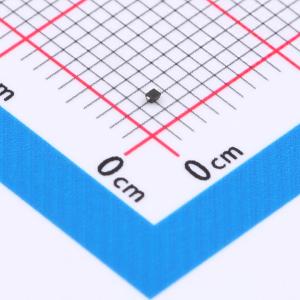

温馨提醒：图片仅供参考，商品以实物为准
ESD7V0D9-TP
7V截止 峰值浪涌电流：10A@8/20us
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD7V0D9-TP
- 商品编号
- C41348158
- 商品封装
- SOD-923(0402)
- 包装方式
- 编带
- 商品毛重
- 0.009263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 7.5V | |
| 反向电流(Ir) | 80nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品特性
- 低工作电压：7V
- 超低泄漏：纳安级别
- 低钳位电压
- 双引脚无引脚封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000-4-5（雷击）10A（8/20 μs）
- 符合 RoHS 标准
- 引脚镀层：镍钯金
应用领域
- 智能手机和平板电脑
- 电视和机顶盒
- 可穿戴设备
- 个人数字助理
