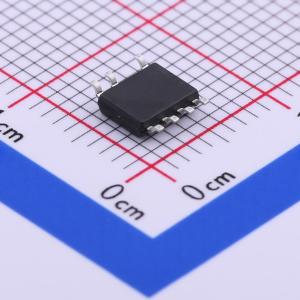

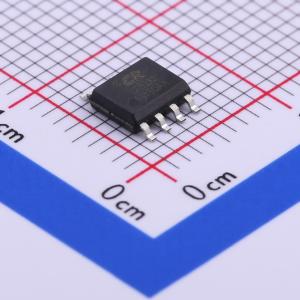

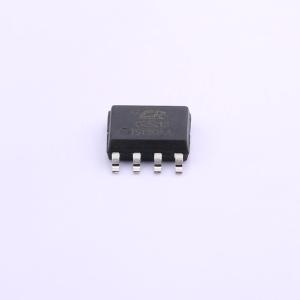

CR5213

一款应用于小功率AC/DC充电器和电源适配器的高性能离线式脉宽调制控制器。采用原边检测和调整的拓扑结构，无需TL431和光耦。内置恒流/恒压两种控制方式。 在恒流控制时，最大输出电流和输出功率可通过CS引脚的限流电阻RS设定。在恒压控制时，内置恒压采样电路以及高精度的误差比较器基准电压保证高性能和高精度，内置线损补偿电路保证从空载到满载条件下输出电压精度。具有极低的静态工作电流（典型值为800μA），待机功耗低于75mW。针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、过压保护、FB开路保护、输出短路保护、LEB、OTP、电源箝位和欠压锁定功能。

• 低启动电流，内置次级电压采样控制器
• 恒压精度可达±5%、恒流精度可达±4%
• 无音频噪音控制技术
• 原边检测拓扑结构，无需TL431和光耦
• VDD端过压保护
• 动态负载响应功能
• 内置FB开路保护功能
• 可编程CC/CV模式控制
• 欠压锁定保护功能
• 高能效QR控制模式
• 逐周期电流限制
• 内置输出线电压补偿功能
• 过载保护
• 内置初级电感量偏差补偿功能
• 过温保护
• 内置前沿消隐电路 (LEB)
• SOP - 7L、DIP - 7L封装
• 内置高低压过功率补偿

• 手机/数码摄像机充电器
• 电脑和电视机的辅助电源
• 小功率电源适配器
• 替代线性调节器或RCC
