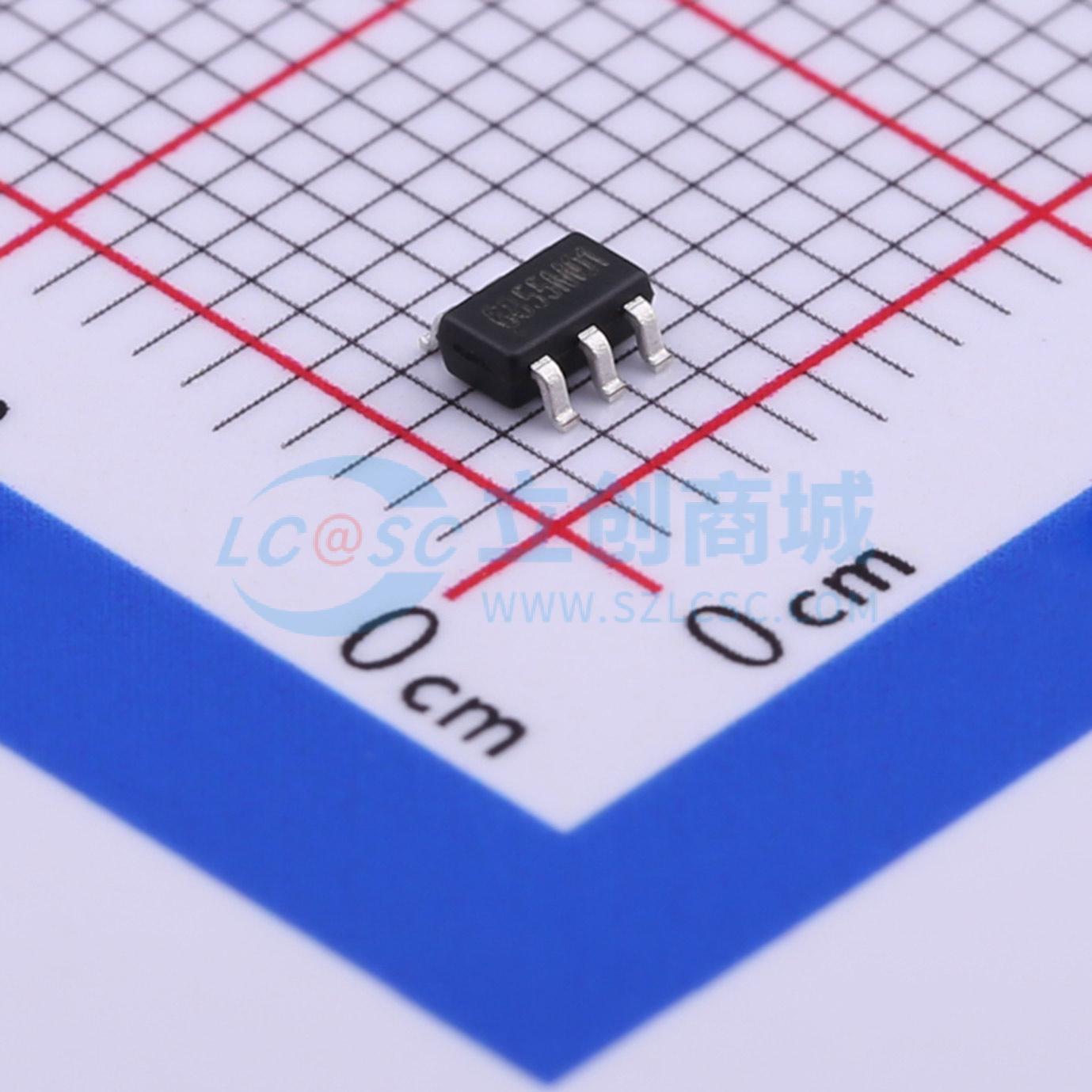

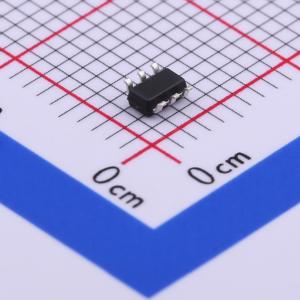

CR6855
商品参数
参数完善中
商品概述
CR6855是一款高集成度、低功耗的电流模式PWM控制芯片，适用于离线式AC - DC反激拓扑的中小功率电源模块。芯片内置固定65kHz工作频率；在轻载和无负载情况下自动进入PFM和CRM，可有效减小电源模块的待机功耗，达到绿色节能的目的。CR6855具有很低的启动电流，一个2M欧姆的启动电阻和一个10μF/50V电容器相配合可有效保证VDD电压正常启动。其启动/关闭电压被设定在13.5V/7V，6.5V的迟滞电压有效保证芯片正常启动。为提高系统稳定性，防止次谐波振荡，内置同步斜坡补偿电路；动态峰值限制电路减小宽电压输入(AC90V~264V)时最大输出功率的变化；内置前沿消隐电路可消除开关管每次开启产生的干扰。内置多种保护功能，驱动输出采用图腾柱和软驱动技术有效降低开关噪声。
商品特性
- 低待机功耗（<100mW）
- 低EMI技术
- 低启动电流 (约5μA)
- 内置65kHz固定PWM频率
- 低工作电流 (约1.5mA)
- 轻载工作无音频噪音
- 内置软启动技术降低开机MOSFET功率管漏源电压应力
- 内置前沿消隐(LEB)
- 内置动态峰值电流补偿功能，在输入AC85V~264V的宽电压下可实现恒定最大输出功率
- 内置VDD过压保护以及嵌位保护功能，并且具有VDD过压外部可调功能
- GATE引脚驱动输出高电平钳位12V
- 具有OTP和VDD过压保护自恢复功能
- 欠压锁定(UVLO)、逐周期电流限制、软启动、OTP、SCP、OLP等保护功能
- 电压/电流双环路模式控制
- 3000V ESD
- 内置同步斜坡补偿增强环路稳定性
- SOT23 - 6L、DIP - 8L绿色封装
应用领域
- AC/DC电源适配器
- 备用开关电源
- 开放式电源
- 机顶盒开关电源
