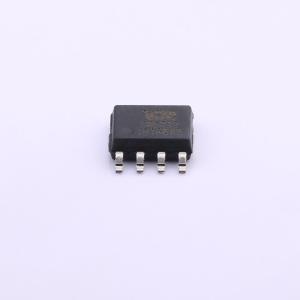

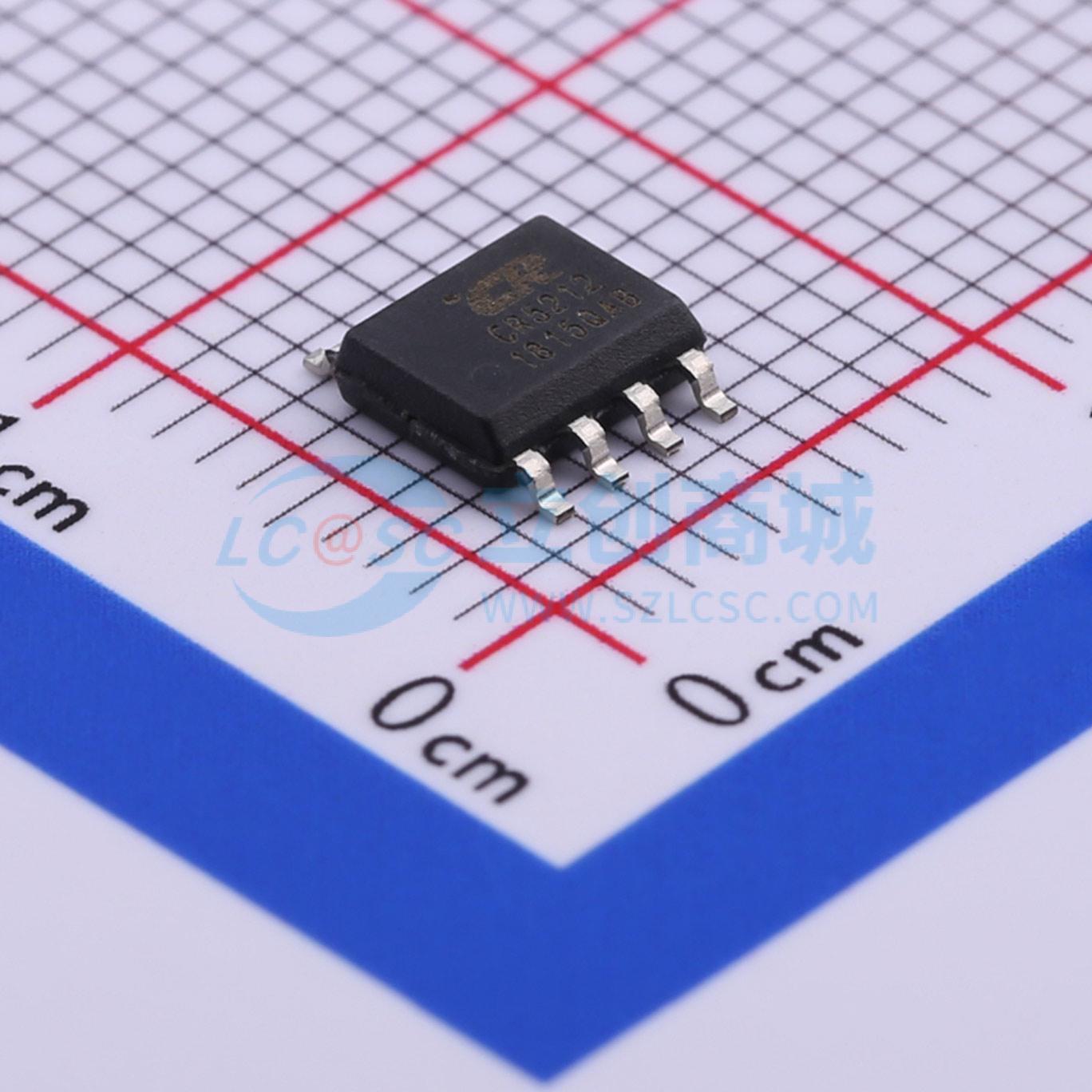

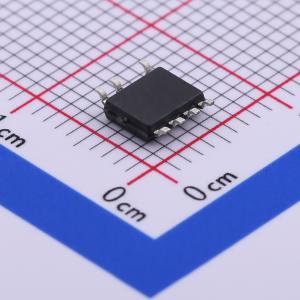

温馨提醒：图片仅供参考，商品以实物为准
CR5212
商品参数
参数完善中
商品概述
CR5212是一款应用于小功率AC/DC充电器和电源适配器的高性能离线式脉宽调制控制器。该芯片采用原边检测和调整的拓扑结构，因此在应用时无需TL431和光耦。芯片内置恒流/恒压两种控制方式。 在恒流控制时，最大输出电流和输出功率可以通过CS引脚的限流电阻RS设定。在恒压控制时，内置恒压采样电路以及高精度的误差比较器基准电压保证了芯片的高性能和高精度。此外，内置线损补偿电路保证了从空载到满载条件下输出电压精度。芯片还具有极低的静态工作电流（典型值为650μA），芯片待机功耗低于100mW。 CR5212针对各种故障设计了一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、过压保护、FB开路保护、CS开路保护、输出短路保护、LEB、OTP、电源箝位和欠压锁定功能。 CR5212是一款低成本、高性价比的脉宽调制控制器，适用于离线式小功率AC/DC电池充电器和电源适配器。它采用原边控制方式，因此不需要TL431和光耦。内置采样电路能够提供高精度恒流/恒压控制，能够较好地满足大多数充电器的要求。
商品特性
- 低启动电流，无音频噪音控制技术
- 恒压精度可达±5%、恒流精度可达±4%
- 原边检测拓扑结构，无需TL431和光耦
- 内置FB开路保护功能
- 内置CS开路保护功能
- 可编程CC/CV模式控制
- 欠压锁定保护功能
- 内置输出线电压补偿功能
- 逐周期电流限制
- 内置初级电感量偏差补偿功能
- 内置前沿消隐电路(LEB)，过温保护
- 内置高低压过功率补偿
- SOP - 7L封装
- 内置次级电压采样控制器
应用领域
- 手机/数码摄像机充电器
- 电脑和电视机的辅助电源
- 小功率电源适配器
- 替代线性调节器或RCC
