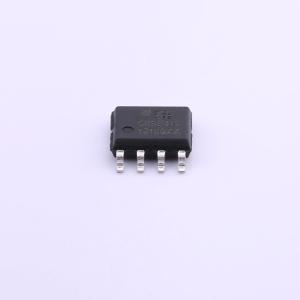

CR6841S

CR6841是一款高度集成的电流控制型PWM控制器，可用于中型到大型的离线式电源转化器。 为了减少待机功耗和提升效率，CR6841集成了多种工作模式。随着负载的变化，CR6841可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的PWM（脉冲宽度调制）模式。当负载变轻时，系统进入PFM（脉冲频率调制）模式。在PFM模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。CR6841中独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入PSM（跳频调制）模式。在PSM模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的EMI特性。 芯片还集成了恒功率限制模块来使系统在全电压范围（(90V~264V)）内输出恒定的功率。 CR6841集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD过压保护（OVP），软启，附加可编程过温保护（OTP），逐周期电流限制（OCP）， 过载保护（OLP），所有引脚悬空保护，RI引脚的对地短路保护，GATE端箝位，VDD箝位，前沿消隐。 CR6841有SOP - 8和DIP - 8两种封装形式。

• 低启动电流
• 可编程开关频率
• 内置软启动
• 所有引脚的悬空保护
• 绿色模式独有的变频和跳频工作模式
• 零噪声工作
• 良好的EMI特性
• 外置可编程过温保护
• 电流模式控制
• VDD端过压保护
• 内置斜坡补偿
• 过载保护
• 内置前沿消隐
• 逐周期过流保护

• 电源适配器
• ATX待机电源
• 开放式电源
• 电池充电器
