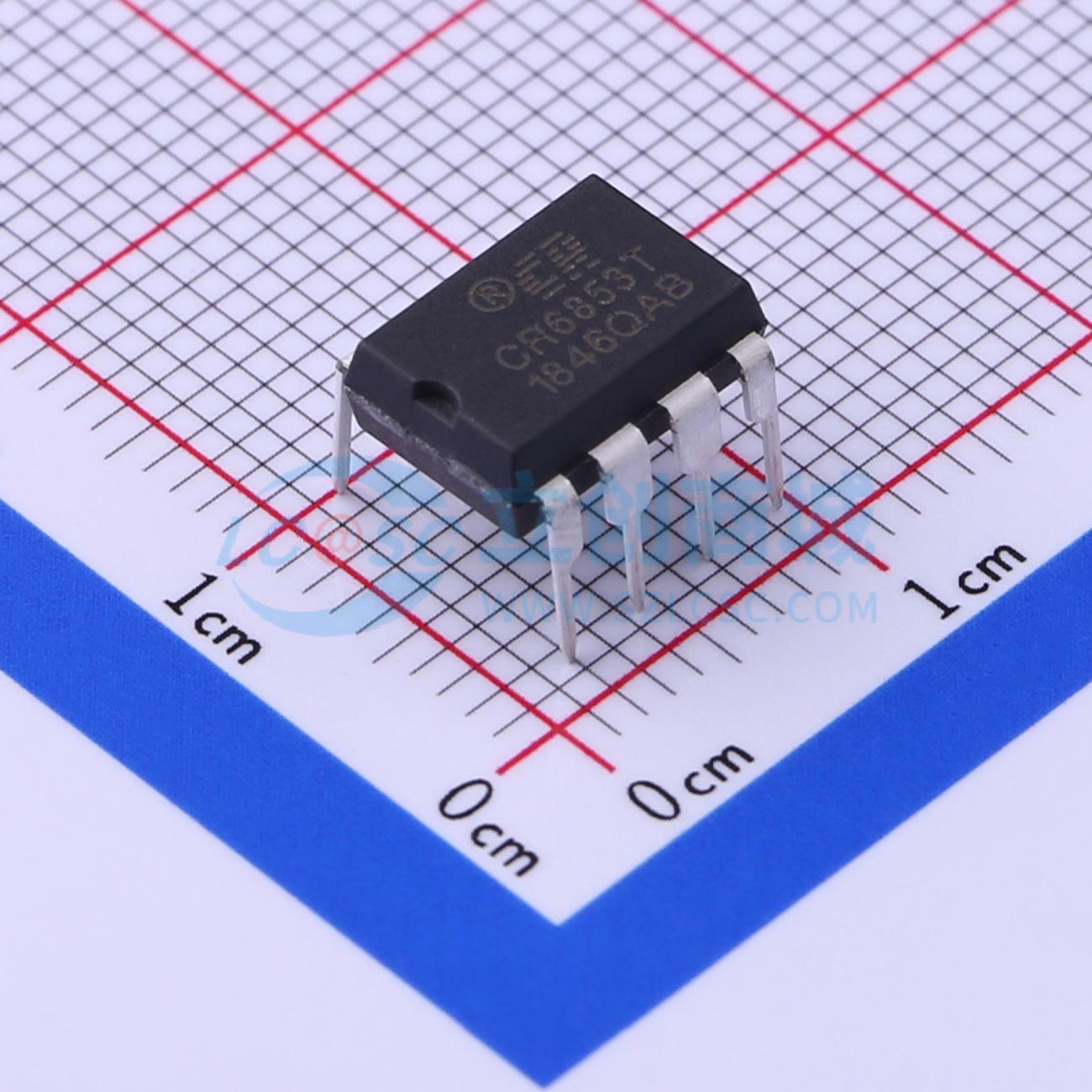

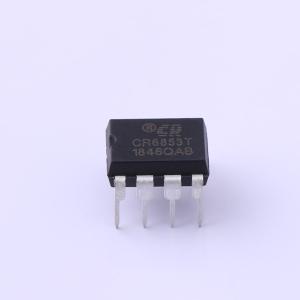

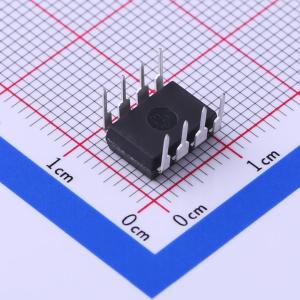

CR6853

CR6853是一款高集成度，低功耗的电流模PWM控制芯片，适用于离线式AC-DC反激拓扑的小功率电源模块。芯片可通过外接电阻改变工作频率；在轻载和无负载情况下自动进入PFM和CRM，可有效减小电源模块的待机功耗，达到绿色节能的目的。具有很低的启动电流，可采用一个2兆欧姆的启动电阻。内置同步斜坡补偿电路，可提高系统的稳定性，防止次谐波振荡；动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化；内置的前沿消隐电路可消除开关管每次开启产生的干扰。内置多种保护功能：过压保护、逐周期峰值电流限制、欠压锁定（可实现短路和过流保护）以及输出驱动的高电平钳位在18.0V以下。驱动输出采用图腾柱和软驱动有效降低了开关噪声。提供SOT-23-6L，SOP-8L和DIP-8L无铅封装。

• 低成本、PWM&PFM&CRM (周期复位模式)控制
• 在输入90V~264V的宽电压下可实现恒定最大输出功率
• 低启动电流 (约3μA)
• GATE引脚驱动输出高电平钳位18.0V
• 低工作电流 (约1.2mA)
• VDD引脚过压保护34.0V
• 电流模式控制
• 欠压锁定(UVLO)、周期电流限制、短路保护、过载保护等保护功能
• 内置同步斜坡补偿
• 低EMI技术
• 具有自动恢复的保护功能
• PWM频率外部可调
• 高压BiCMOS工艺
• 轻载工作无音频噪音
• 内置前沿消隐
• SOT-23-6L，SOP-8L ，DIP-8L无铅封装

• AC/DC电源适配器
• 备用开关电源
• 电池充电器
• 机顶盒开关电源
• 开放式电源
• LED照明电源
