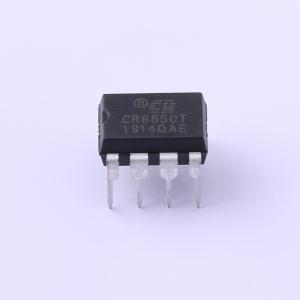

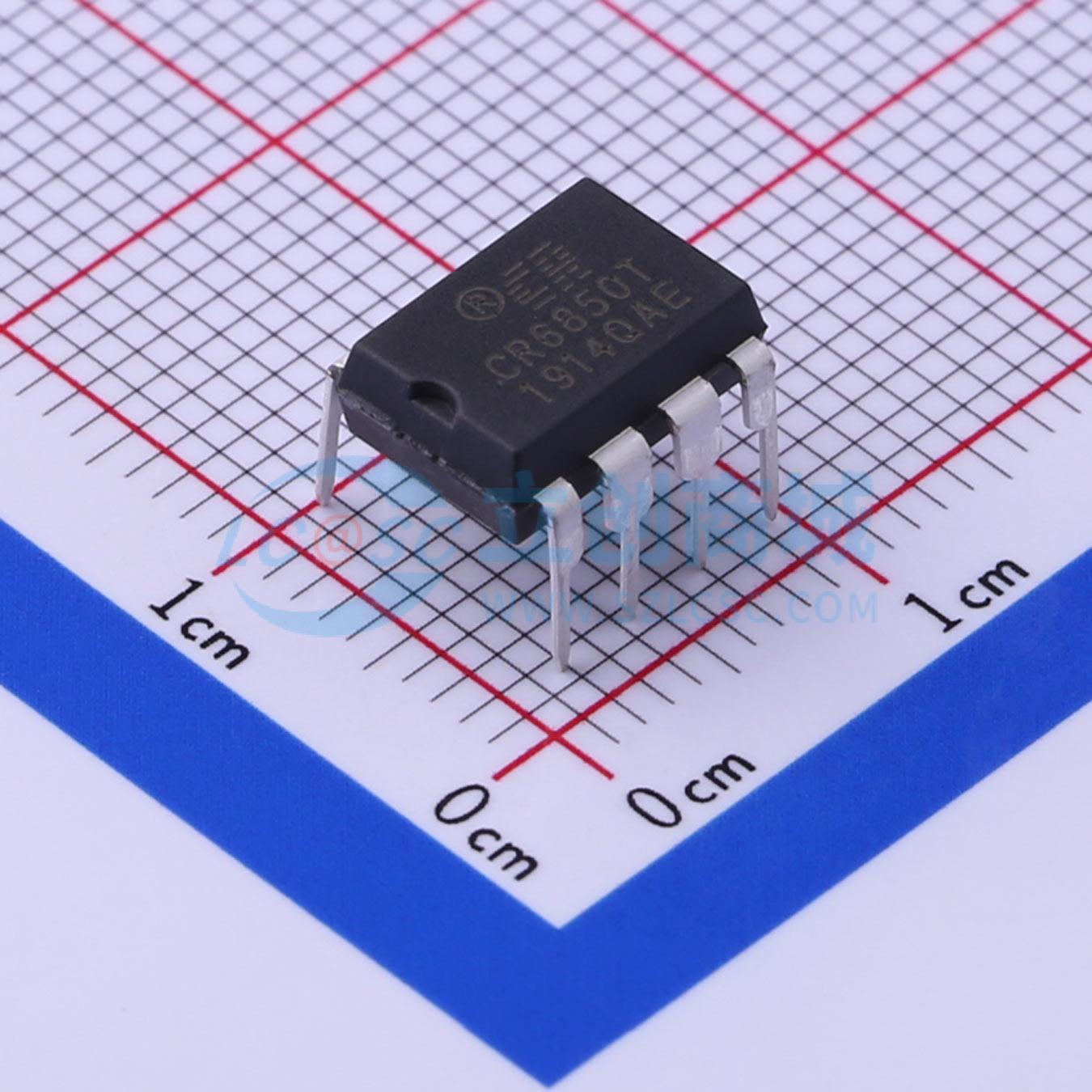

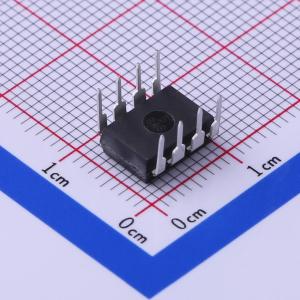

CR6850D
商品参数
参数完善中
商品概述
CR6850D 是一款高集成度，低功耗的电流模PWM 控制芯片，该芯片适用于离线式AC-DC 反激拓扑的小功率电源模块。芯片可以通过外接电阻改变工作频率；在轻载和无负载情况下自动进入PFM 和CRM，这样可以有效减小电源模块的待机功耗，达到绿色节能的目的。CR6850D 具有很低的启动电流，因此可以采用一个2 兆欧姆的启动电阻。为了提高系统的稳定性，防止次谐波振荡，CR6850D内置了同步斜坡补偿电路；而动态峰值限制电路减小了在宽电压输入(90V~264V)时最大输出功率的变化；内置的前沿消隐电路可以消除开关管每次开启产生的干扰。CR6850D 内置了多种保护功能：过压保护 、逐周期峰值电流限制、欠压锁定（可以用它实现短路和过流保护）以及输出驱动的高电平钳位在16.8V以下。而驱动输出采用的图腾柱和软驱动有效降低了开关噪声。CR6850D 提供SOT-23-6L，SOP-8L 和DIP-8L 无铅封装。
商品特性
- 低成本、极少的外围元件
- PWM&PFM&CRM (周期复位模式)控制
- 低启动电流 (约 8μA)
- 低工作电流 (约2mA)
- 电流模式控制
- 欠压锁定(UVLO)
- 内置同步斜坡补偿
- PWM频率外部可调轻载工作无音频噪音
- 内置前沿消隐
- 在输入90V~264V的宽电压下可实现恒定最大输出功率
- 周期电流限制
- GATE引脚驱动输出高电平钳位16.8V
- VDD引脚过压保护25.5V
- SOT-23-6L、SOP-8L、DIP-8L无铅封装
应用领域
- AC/DC电源适配器
- 开放式电源电池充电器
- 384X 代替
