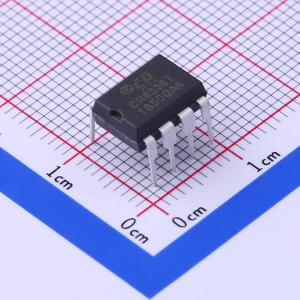

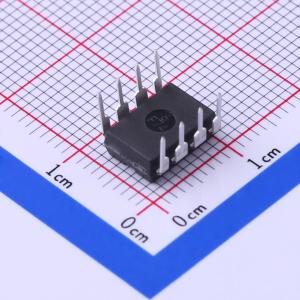

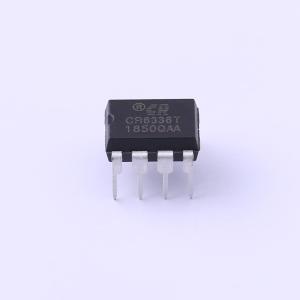

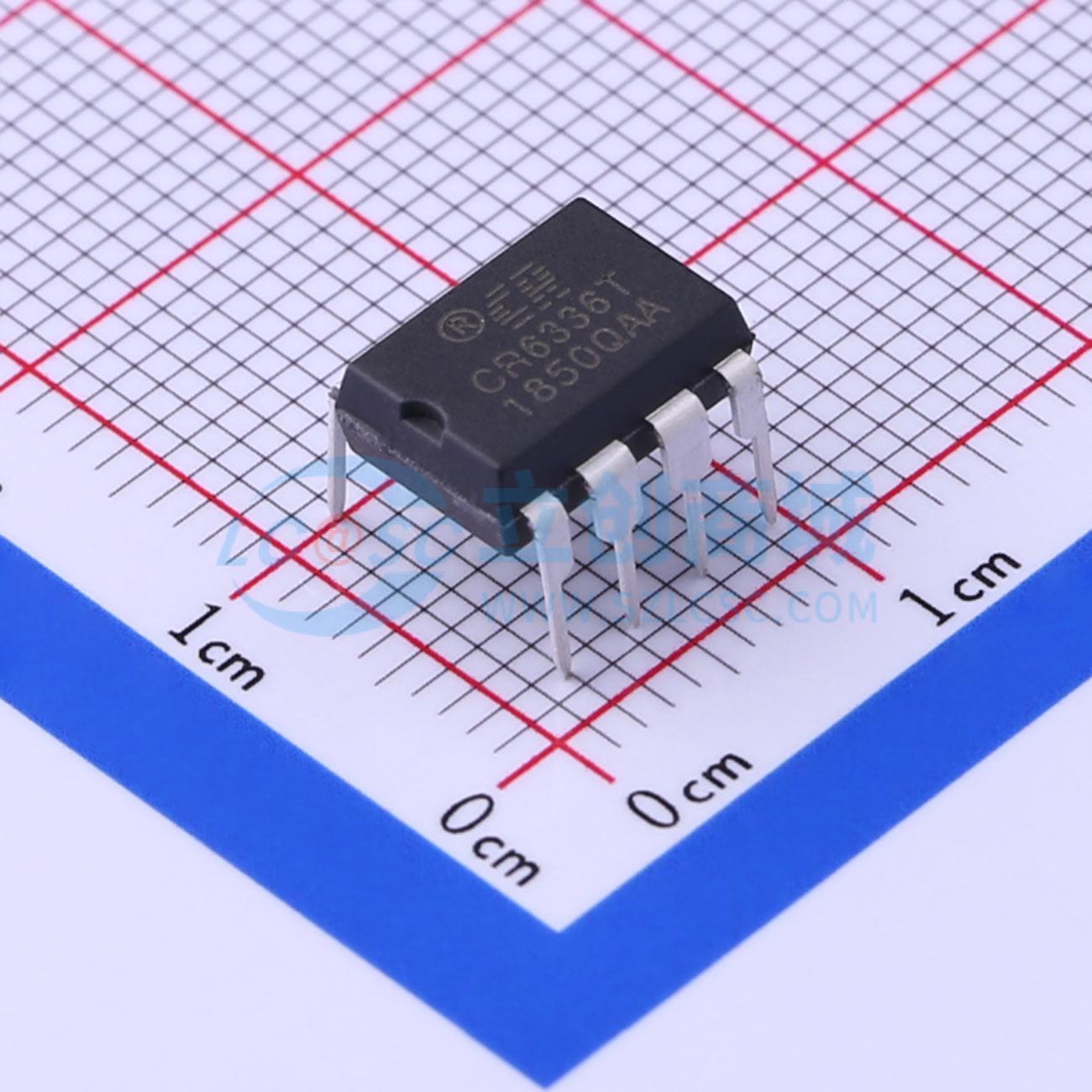

CR6336

CR633X 是一款基于原边控制模式、 ±5% 精度的 PWM 功率开关，无需 TL431 和光耦，能应用于小功率 AC/DC 电源适配器、LED 照明电源和充电器，最大功率为 12W。芯片内置了恒流/恒压两种控制方式。 在恒流控制时，恒流值和输出功率可以通过 CS 引脚的限流电阻 Rs 设定；在恒压控制时，芯片在 INV 脚采样辅助绕组的电压，进而调整输出。在恒压控制时还采用了多种模式的控制方式，既保证了芯片的高性能和高精度，又保证了高转换效率。此外，通过内置的线损补偿电路保证了输出电压的高精度。 CR633X 具有软启动功能，并具有一系列完善的保护措施，包括逐周期电流限制、峰值电流限制、过温保护、过压保护、电源箝位和欠压锁定功能。此外，芯片内部设置的频率抖动功能和软驱动功能保证了芯片在工作时具有良好的 EMI 性能。

• 恒压和恒流控制
• 全电压输出电压精度可达 ±5%
• 高精度内部基准电压源
• 内置高压 MOSFET
• 原边控制模式，无需 TL431 和光耦
• 非连续模式下的反激拓扑
• 具有软启动功能
• 频率抖动
• 恒流和输出功率可调
• 内置次级电压采样控制器
• 可调式线损补偿欠压锁定
• 逐周期电流限制
• 峰值电流限制
• 过温保护
• 过压保护和电源箝位
• 内置前沿消隐
• 亚微米高压 BiCMOS 工艺
• 5000V HBM ESD 能力
• DIP - 8L、SOP - 8L、SOP - 7L 绿色封装 CR633X - 32/35/36/38/39

• AC/DC 电源适配器 替代线性调整器和 RCC 电源
• 手机和数码相机充电器
• LED 照明电源
